Monoblok Brülörler
HP Serisi Pnömatik Oransal Gaz Brülörleri
ECO 1100 HP GC 3
- Oransal çalışma,
- Mekanik, pnömatik veya elektronik oransal kontrol seçeneği,
- Doğalgaz ve LPG yakıt ile çalışabilme,
- 300 mbar ve 21 mbar gaz basıncın işletim imkanı,
- Isı ihtiyacına göre geniş ısıl kapasite ayar aralığı,
- Direkt ateşleme ve opsiyonel pilot ateşleme seçeneği,
- Ateşleme ve iyonizasyon elektrodu ile alev kontrolü,
- Minimum gaz presostatı ile yeterli gaz basıncının kontrolü,
- Yüksek yanma verimine sahip özgün yanma başlığı ile üniform yakıt karışımı,
- Hava presostatı ile yanma havasının kontrolü,
- Alüminyum alaşımlı, hafif gövdesi ile düşük ses seviyelerinde çalışma,
- Gövde ve yanma başlığınds minimum sürtünme kayıpları,
- Brülörü kazandan sökmeden tüm parçalara kolayca ulaşabilme,
- Minimum bakım gerektiren kompakt tasarım,
- Düşük NOx ve CO emisyonları ile çevre dostu.
- Özel susturuculu sistem ile daha düşük ses seviyesi,
| Brülör Tipi | Kapasite | Kapasite | Doğalgaz Tüketimi | Fan Motor Gücü | 50 Hz'de Gerilim | Gaz Giriş Çapı | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Minimum kcal/h | Maximum kcal/h | Minimum kW | Maximum kW | Minimum Nm³/h | Maximum Nm³/h | kW | VAC | Gaz Ventili | Gaz Giriş Çapı | |
| ECO 1100 HP GC 3 1 1/2" -S | 215.000 | 946.000 | 250 | 1.100 | 26 | 115 | 1,5 | 3N 400 | VGD 20.4011 | 1 1/2" |
| ECO 1100 HP GC 3 2" -S | VGD 20.5011 | 2" | ||||||||
Gaz Yolu Seçim Tablosu

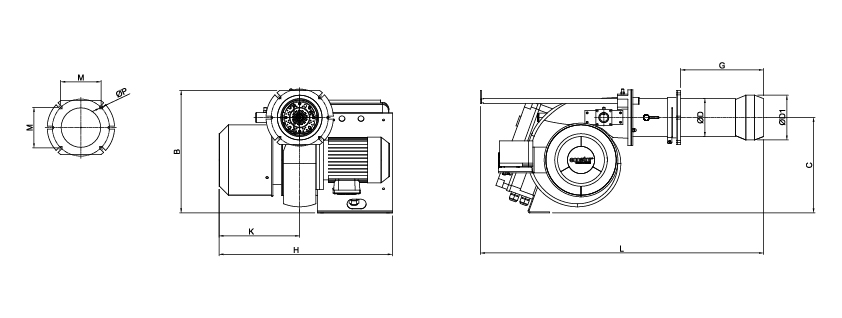

| * | L | Gmin | Gmax | H | K | B | C | ØP | M | ØD | ØD1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ECO 1100 HP GC 3 | 1030 | 260 | 300 | 584 | 264 | 440 | 340 | 12 | 180 | 148 | 172 |
*Bütün boyutlar mm cinsindendir.
| ÖZELLİKLER | ECO 1100 HP GC 3 1 1/2" -S | ECO 1100 HP GC 3 2" -S |
|---|---|---|
| Kontrol Şekli | O | O |
| Mekanik Oransal (21mbar) | ||
| Mekanik Oransal (300mbar) | ||
| Pnömatik Oransal (21mbar) | ||
| Pnömatik Oransal (300mbar) | ||
| Elektronik Oransal (21mbar) | ||
| Elektronik Oransal (300mbar) | ||
| Hava Debi Ayarı | SM | SM |
| Ayarlanabilir Alev Borusu Uzatması | ||
| Gaz Ventili | ||
| Minimum Gaz Prosestatı | ||
| Maximum Gaz Prosestatı | ||
| Hava Prosestatı | ||
| Alev Kontrolü | İO | İO |
| Ateşleme | DA | DA |
| VPS Gaz Kaçak Cihazı | ||
| Kayar Kazan Bağlantı Flanşı | ||
| Servis Amaçlı Menteşe | ||
| TS EN 676+A2 ve 2016/426/EC GAR Uyumludur | ||
| Elektrik koruma sınıfı | IP54 | IP54 |
: Dahil Değil/Yok
: Opsiyonel
: Dahil/Var
1K: Tek Kademe
2K: İki Kademe
O: Oransal
M: Manuel
SM: Servomotor
İO: İyonizasyon
F: Fotosel
DA: Direk Ateşleme
PA: Pilot Ateşleme
