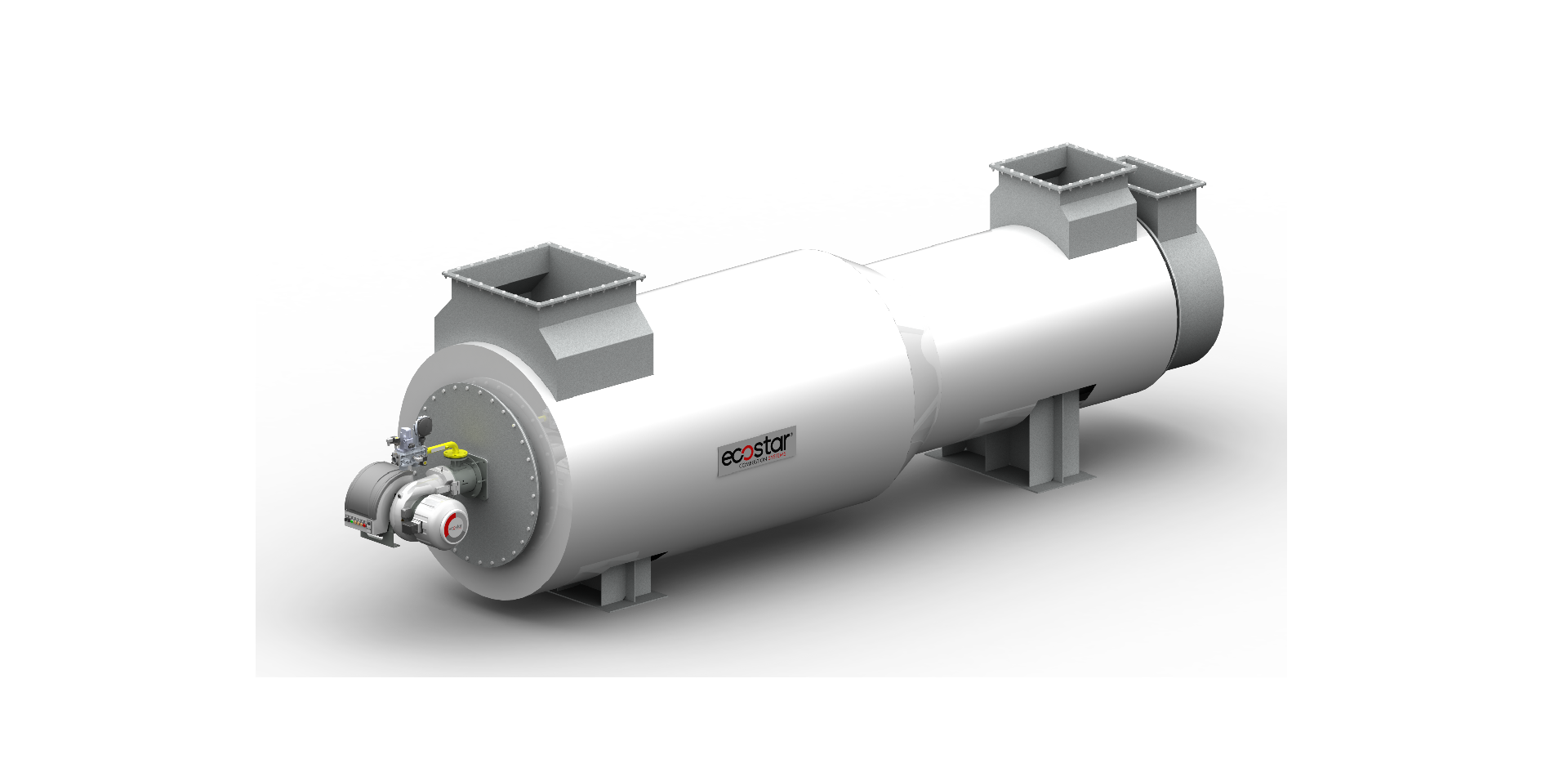

Генератор горячего воздуха

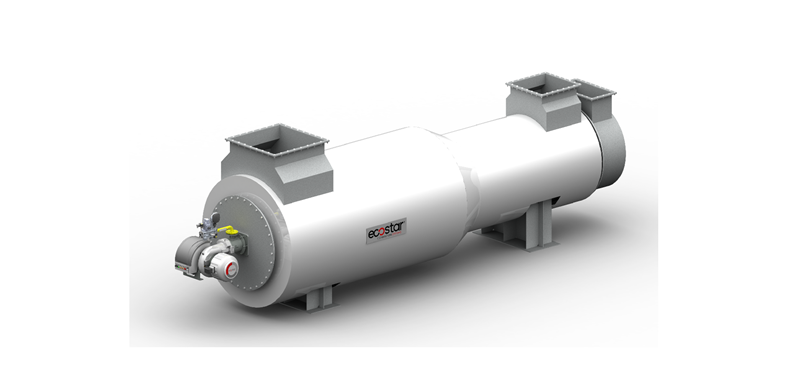

Таблица Мощности Непрямого Генератора Горячего Воздуха
ТЕХНИЧЕСКИЕ
ОБЛАСТИ ПРИМЕНЕНИЯП
- Варианты тепловой мощности от 550 000 до 4 100 000 ккал/ч,
- Температура на выходе горячего воздуха 50-250 Совместимость с газовой, мазутной (тяжелым маслом), дизельной (легким маслом) и двухтопливной горелкой
- Индивидуальная конструкция в соответствии с технологическими требованиями,
- Индивидуальная конструкция пилотной горелки для розжига,
- Фотоэлемент для контроля пламени,
- Снижение эксплуатационных расходов за счет низких потерь давления при сжигании и нагреве воздуха,
- Корпус с изоляционным покрытием снижает потери тепла в окружающую среду,
- Возможность удаленного управления путем подключения к системам PLC с помощью BMS (система управления сжиганием) или программного обеспечения.
- Прочная конструкция, длительный срок службы,
- Повышенная безопасность эксплуатации,
- Простая установка, эксплуатация и низкие требования к техническому обслуживанию.
ОБЛАСТИ ПРИМЕНЕНИЯП
- ромышленное отопление (металл, текстиль, автомобилестроение, химические заводы)
- Подача горячего воздуха в окрасочные и сушильные камеры,
- Контроль влажности продукции и защитное обогревание на складах,
- Сушка кукурузы, фундука, фруктов, табака, трав и кормов,
- Обогрев теплиц,
- Обогрев птичников и скотных дворов,
- Продовольственные склады и упаковочные помещения (помещения с критическими гигиеническими условиями),
- Обогрев строительных контейнеров и палаток,
- Логистические склады и зоны погрузки,
- Ангары и терминалы для обслуживания транспортных средств,
- Предприятия по производству фармацевтических, медицинских и косметических продуктов,
- Обогрев производственных и сборочных помещений электронной промышленности,
- Открытые и закрытые палатки для проведения мероприятий,
- Ярмарочные площадки, концертные залы, площадки для проведения мероприятий и т. д.
| ТИП HAG | МОЩНОСТЬ СИСТЕМЫ |
ПОТРЕБЛЕНИЕ ПРИРОДНОГО |
|
РАСХОД МАЗУТИ |
ТЕМПЕРАТУРА |
ОСНОВНОЕ ПИТАНИЕ |
|
|---|---|---|---|---|---|---|---|
| ккал/ч (x1000) | кВт | Макс. Nm³/h |
Макс. кг/ч |
Макс. кг/ч |
°C | VAC | |
|
ECO-IHAG 550 |
550 | 640 | 74,1 | 63 | 78 | 50 - 250 | 3N 400 |
|
ECO-IHAG 650 |
650 | 756 | 87,5 | 75 | 92 | 50 - 250 | 3N 400 |
|
ECO-IHAG 800 |
800 | 930 | 107,7 | 92 | 113 | 50 - 250 | 3N 400 |
|
ECO-IHAG 900 |
900 | 1047 | 121,2 | 104 | 128 | 50 - 250 | 3N 400 |
|
ECO-IHAG 1100 |
1100 | 1279 | 148,1 | 127 | 156 | 50 - 250 | 3N 400 |
|
ECO-IHAG 1500 |
1500 | 1744 | 202,0 | 173 | 213 | 50 - 250 | 3N 400 |
|
ECO-IHAG 1800 |
1800 | 2093 | 242,4 | 208 | 255 | 50 - 250 | 3N 400 |
|
ECO-IHAG 2200 |
2200 | 2558 | 296,3 | 254 | 312 | 50 - 250 | 3N 400 |
|
ECO-IHAG 2600 |
2600 | 3023 | 350,2 | 300 | 369 | 50 - 250 | 3N 400 |
|
ECO-IHAG 3000 |
3000 | 3488 | 404,0 | 346 | 425 | 50 - 250 | 3N 400 |
|
ECO-IHAG 4100 |
4100 | 4767 | 552,2 | 473 | 581 | 50 - 250 | 3N 400 |
|
* Низкая теплотворная способность: LCV природный газ: 8250 ккал/Нм³, LCV дизельное топливо: 10200 ккал/кг, LCV мазут: 9650 ккал/кг |
|||||||

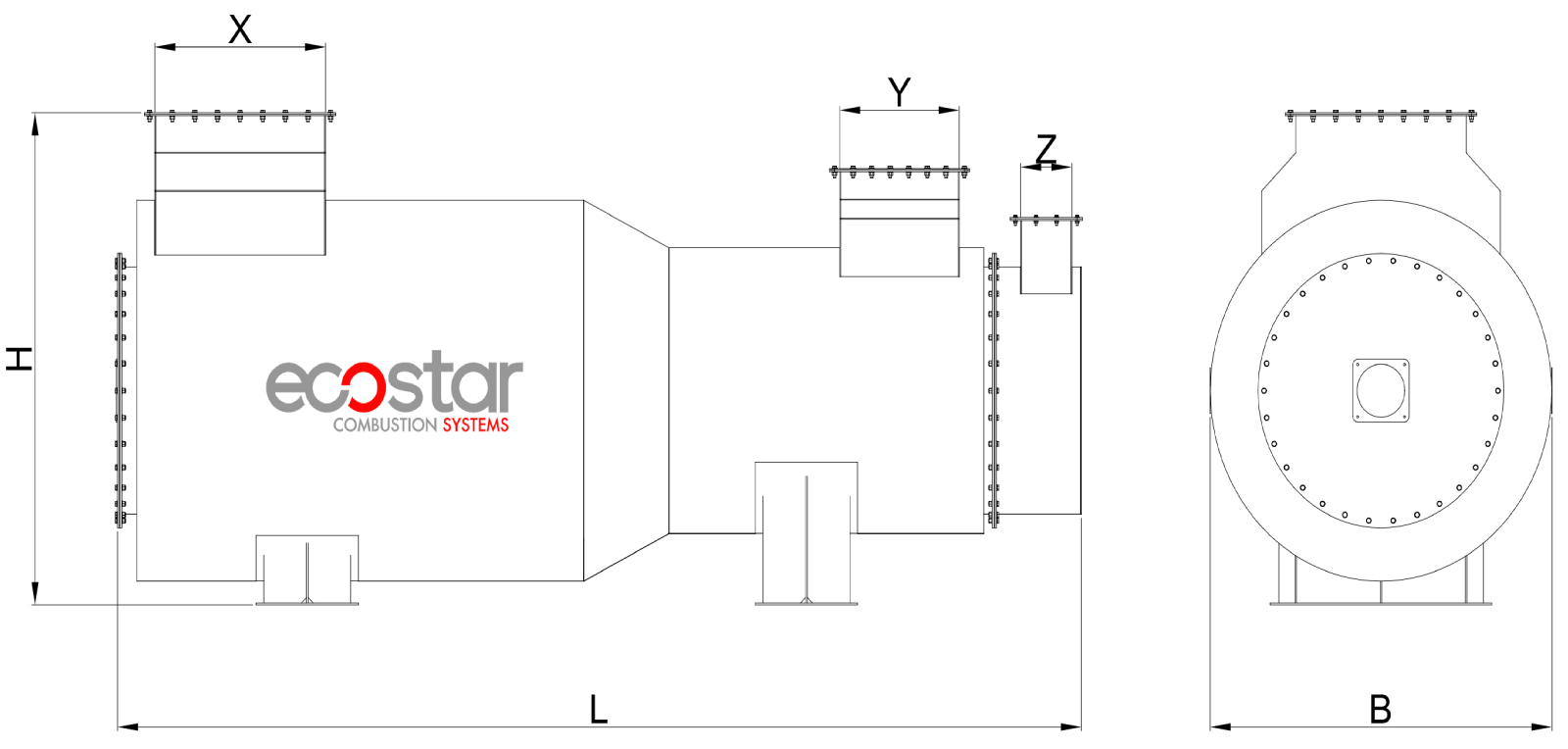

| INDIRECT HOT AIR GENERATOR DIMENSIONS | ||||||
|---|---|---|---|---|---|---|
| HAG TYPE | L | B | H | X | y | z |
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | |
| ECO-IHAG 550 | 5400 | 1600 | 2100 | 700x700 | 500x500 | 200x600 |
| ECO-IHAG 650 | 5500 | 1700 | 2200 | 760x760 | 530x530 | 240x600 |
| ECO-IHAG 800 | 5800 | 1800 | 2300 | 810x810 | 570x570 | 260x600 |
| ECO-IHAG 900 | 5900 | 1850 | 2350 | 860x860 | 600x600 | 260x700 |
| ECO-IHAG 1100 | 6100 | 1950 | 2450 | 910x910 | 640x640 | 280x700 |
| ECO-IHAG 1500 | 7100 | 2100 | 2600 | 1000x1000 | 700x700 | 300x800 |
| ECO-IHAG 1800 | 7500 | 2300 | 2800 | 1080x1080 | 760x760 | 350x800 |
| ECO-IHAG 2200 | 7700 | 2300 | 3000 | 1150x1150 | 800x800 | 350x900 |
| ECO-IHAG 2600 | 7900 | 2500 | 3100 | 1210x1210 | 840x840 | 400x900 |
| ECO-IHAG 3000 | 8000 | 2600 | 3400 | 1270x1270 | 890x890 | 400x1000 |
| ECO-IHAG 4100 | 8700 | 2850 | 123 | 1410x1410 | 990x990 | 480x1000 |
