Ecodense Isıtma Sistemleri

Duvar Tipi Yoğuşmalı Kazanlar

WT-S One Serisi

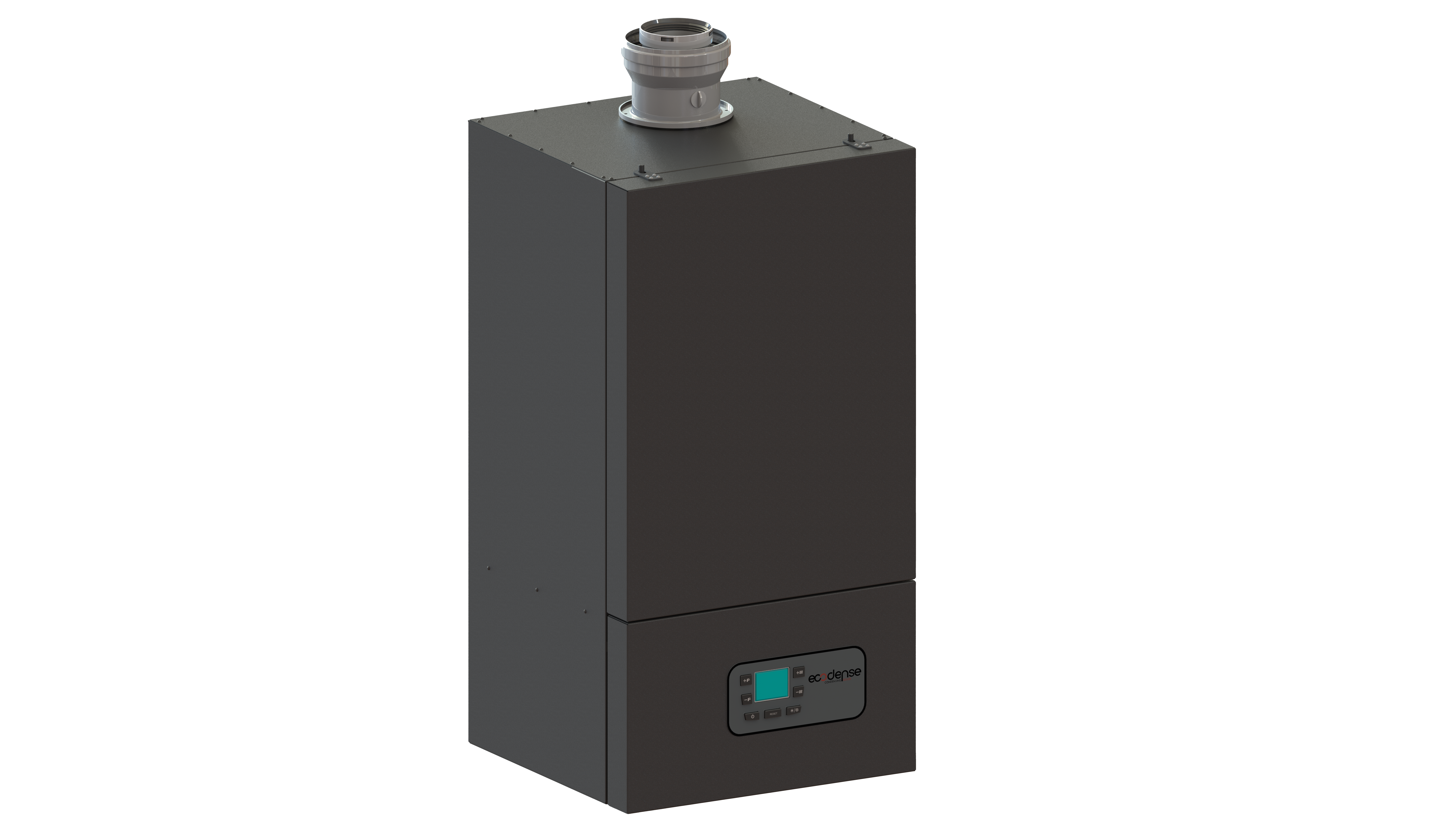

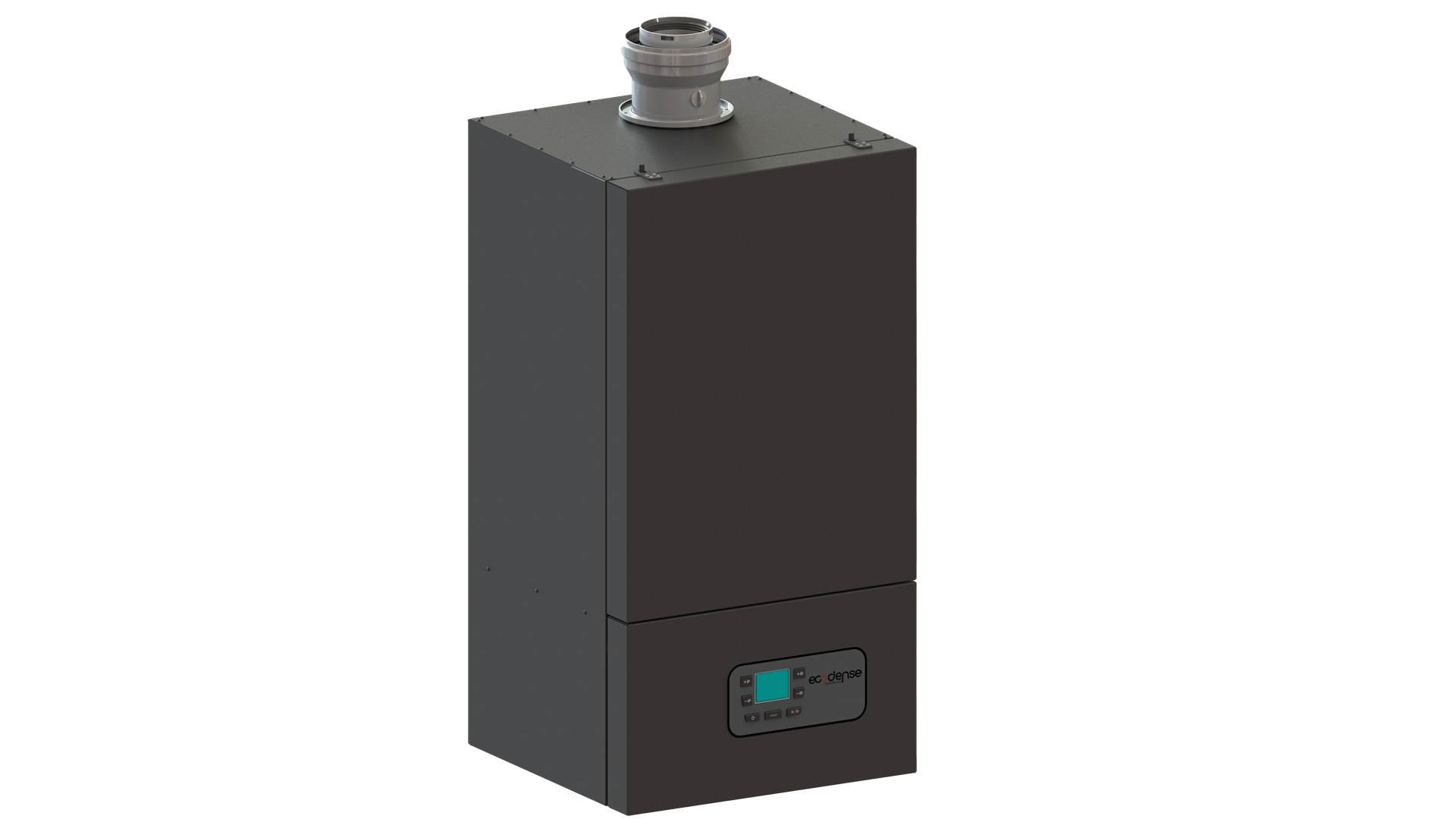

WT-S ONE OH, OH+EX ve BS Serisi Paslanmaz Çelik Eşanjörlü Duvar Tipi Yoğuşmalı Kazan

  • OH Serisi: Sadece ısıtma duvar tipi yoğuşmalı kazan
  • OH+EX Serisi: Sadece ısıtma + genleşme tankı destekli duvar tipi yoğuşmalı kazan
  • BS Serisi: Boyler destekli duvar tipi yoğuşmalı kazan
  • Premix yoğuşma teknolojisi ve mikro alevli metal fiber kaplı çelik brülör ile yüksek verim,
  • Paslanmaz çelik ısı eşanjörlü WT-S ONE OH ve BS serisi kazanlarda 35 kW, 45 kW, 55 kW, ve 65 kW 4 farklı, WT-S ONE OH + EX serisi kazanlarda 35 kW ve 45 kW 2 farklı ısıl kapasite seçeneği,
  • Kazana entegre modülasyonlu primer devre pompası ile düşük enerji sarfiyatı,
  • 5: 1 modülasyonla çalışma oranı ile enerji tasarrufu,
  • Kulanım kolaylığı sağlayan aydınlatmalı LCD panel,
  • Doğalgaz ve LPG ile kullanma,
  • Yüksek ısı ve ses izolasyonuna sahip gövde tasarımı ile düşük ses seviyelerinde kombi çalışma,
  • Üstün emniyet özellikleri:
    • Alev emniyeti kontrolü; iyonizasyon,
    • Baca gazı sıcaklık kontrolü,
    • Isıtma devresi aşırı ısınma emniyeti,
    • Donma koruma emniyeti,
    • Düşük su basınç emniyeti.
  • Opsiyonel oda termostatı bağlantı imkânı,
  • Düşük NOx ve CO emisyon oranları ile çevre dostu ısıtma sistemleri.
TEKNİK ÖZELLİKLER Birim WT-S
ONE 35
OH
WT-S
ONE 45
OH
WT-S
ONE 55
OH
WT-S
ONE 65
OH
Isıl Kapasite
Maksimum Isıtma Kapasitesi kW 35 45 55 65
Minimum Isıtma Kapasitesi kW 7 10 12 13
Isıtmada Maksimum Isı Çıkışı (80°C / 60°C) kW 34,3 43,4 54,1 63,8
Isıtmada Minimum Isı Çıkışı (80°C / 60°C) kW 6,9 8,1 9,5 11
Isıtmada Makimum Isı Çıkışı  (50°C / 30°C) kW 36,9 45,9 56,2 68,1
Isıtmada Minimum Isı Çıkışı (50°C / 30°C) kW 7,3 8,1 10,3 11,7
Isıl Verim
Verim @ Pmaks. (80°C / 60°C) % 97,2 97,3 97,5 97,6
Verim @ Pmin. (80°C / 60°C) % 98,6 98,7 99,1 99,2
Verim @ Pmaks. (50°C / 30°C) % 105,2 105,3 104,7 105,2
Verim @ Pmin. (50°C / 30°C) % 107,2 107,1 107,2 107,3
Verim @ %30 (30°C) % 108,6 108,4 108,7 108,3
Isıtma Devresi
Maksimum Isıtma Suyu Sıcaklığı °C 85 85 85 85
Maksimum Isıtma Suyu Basıncı  bar 3 3 3 3
Minimum Isıtma Suyu Basıncı  bar 0,8 0,8 0,8 0,8
Gaz Özellikleri
Gaz Tipi - G20-G31 G20-G31 G20-G31 G20-G31
Gaz Giriş Basıncı (G20) mbar 20 20 20 20
Gaz Giriş Basıncı (G31) mbar 37 37 37 37
Maksimum Kapasitedeki Gaz Tüketimi  Nm³/h 3,65 4,69 5,73 6,78
Minimum Kapasitedeki Gaz Tüketimi  Nm³/h 0,73 1,04 1,25 1,36
Yanma Özellikleri
Maksimum Baca Gazı Sıcaklığı (50°C / 30°C) °C 40 42 43 45
Maksimum Baca Gazı Sıcaklığı  (80°C / 60°C) °C 65 65 65 65
Elektrik Özellikleri
Elektrik Beslemesi V / Hz 230/50 230/50 230/50 230/50
Koruma Sınıfı IP X4D X4D X4D X4D
Enerji Tüketimi W 110 110 125 125
Kullanılacak Sigorta Akım Değeri A 2 2 2 2
Tesisat  Bağlantı Özellikleri
Gaz Bağlantısı Boru Çapı inch 3/4'' 3/4" 1/2" 1/2"
Isıtma Devresi Giriş ve Çıkış Boru Çapı inch 3/4" 3/4" 1"  1"
Genel Özellikler
Net Ağırlık kg 44 47 54 61
Baca Çapı (Ø) mm 60/100 60/100 80/125 80/125
NOx Emisyon Sınıfı (EN 15502-1+A1) - 5 5 5 5
G 20 Doğalgaz, G 31 LPG
TEKNİK ÖZELLİKLER Birim WT-S
ONE 35
OH-EX
WT-S
ONE 45
OH-EX
Isıl Kapasite
Maksimum Isıtma Kapasitesi kW 35 45
Minimum Isıtma Kapasitesi kW 6,5 11
Isıtmada Maksimum Isı Çıkışı (80°C / 60°C) kW 34,2 45,5
Isıtmada Minimum Isı Çıkışı (80°C / 60°C) kW 7,1 8,2
Isıtmada Makimum Isı Çıkışı  (50°C / 30°C) kW 36,7 43,2
Isıtmada Minimum Isı Çıkışı (50°C / 30°C) kW 7,2 7,9
Isıl Verim
Verim @ Pmaks. (80°C / 60°C) % 97,1 97,6
Verim @ Pmin. (80°C / 60°C) % 98,7 98,7
Verim @ Pmaks. (50°C / 30°C) % 105,2 105,3
Verim @ Pmin. (50°C / 30°C) % 107,2 107,1
Verim @ %30 (30°C) % 108,6 108,4
Isıtma Devresi
Maksimum Isıtma Suyu Sıcaklığı °C 85 85
Maksimum Isıtma Suyu Basıncı  bar 3 3
Minimum Isıtma Suyu Basıncı  bar 0,8 0,8
Gaz Özellikleri
Gaz Tipi - G20-G31 G20-G31
Gaz Giriş Basıncı (G20) mbar 20 20
Gaz Giriş Basıncı (G31) mbar 37 37
Maksimum Kapasitedeki Gaz Tüketimi  Nm³/h 3,65 4,69
Minimum Kapasitedeki Gaz Tüketimi  Nm³/h 0,68 1,15
Yanma Özellikleri
Maksimum Baca Gazı Sıcaklığı (50°C / 30°C) °C 40 42
Maksimum Baca Gazı Sıcaklığı  (80°C / 60°C) °C 65 65
Elektrik Özellikleri
Elektrik Beslemesi V / Hz 230/50 230/50
Koruma Sınıfı IP X4D X4D
Enerji Tüketimi W 110 110
Kullanılacak Sigorta Akım Değeri A 2 2
Tesisat  Bağlantı Özellikleri
Genleşme Tankı Kapasitesi L 12 12
Gaz Bağlantısı Boru Çapı inch 3/4'' 3/4"
Isıtma Devresi Giriş ve Çıkış Boru Çapı inch 3/4" 3/4"
Genel Özellikler
Net Ağırlık kg 50 65
Baca Çapı (Ø) mm 60/100 60/100
NOx Emisyon Sınıfı (EN 15502-1+A1) - 5 5
G 20 Doğalgaz, G 31 LPG
TEKNİK ÖZELLİKLER Birim WT-S
ONE 35
BS
WT-S
ONE 45
BS
WT-S
ONE 55
BS
WT-S
ONE 65
BS
Isıl Kapasite
Maksimum Isıtma Kapasitesi kW 35 45 55 65
Minimum Isıtma Kapasitesi kW 7 10,5 12 13
Isıtmada Maksimum Isı Çıkışı (80°C / 60°C) kW 34,1 45,7 54,2 63,6
Isıtmada Minimum Isı Çıkışı (80°C / 60°C) kW 6,7 7,7 9,6 10,8
Isıtmada Makimum Isı Çıkışı  (50°C / 30°C) kW 36,7 43,5 56,2 67,9
Isıtmada Minimum Isı Çıkışı (50°C / 30°C) kW 7,2 7,4 10,2 11,4
Isıl Verim
Verim @ Pmaks. (80°C / 60°C) % 97,2 97,4 97,3 97,4
Verim @ Pmin. (80°C / 60°C) % 98,1 98,2 98,3 98,4
Verim @ Pmaks. (50°C / 30°C) % 105,2 104,7 105,8 105,7
Verim @ Pmin. (50°C / 30°C) % 107,4 107,2 107,1 107,2
Verim @ %30 (30°C) % 108,5 108,6 108,9 108,7
Kullanım Suyu Devresi
Harici kullanım suyu depolama tankı kullanıldığında sıcaklık ayar aralığı °C 10-65 10-65 10-65 10-65
Isıtma Devresi
Maksimum Isıtma Suyu Sıcaklığı °C 85 85 85 85
Maksimum Isıtma Suyu Basıncı  bar 3 3 3 3
Minimum Isıtma Suyu Basıncı  bar 0,8 0,8 0,8 0,8
Gaz Özellikleri
Gaz Tipi - G20-G31 G20-G31 G20-G31 G20-G31
Gaz Giriş Basıncı (G20) mbar 20 20 20 20
Gaz Giriş Basıncı (G31) mbar 37 37 37 37
Maksimum Kapasitedeki Gaz Tüketimi  Nm³/h 3,65 4,69 5,73 6,78
Minimum Kapasitedeki Gaz Tüketimi  Nm³/h 0,73 1,04 1,25 1,46
Yanma Özellikleri
Maksimum Baca Gazı Sıcaklığı (50°C / 30°C) °C 40 42 43 45
Maksimum Baca Gazı Sıcaklığı  (80°C / 60°C) °C 65 65 65 65
Elektrik Özellikleri
Elektrik Beslemesi V / Hz 230/50 230/50 230/50 230/50
Koruma Sınıfı IP X4D X4D X4D X4D
Enerji Tüketimi W 110 110 125 125
Kullanılacak Sigorta Akım Değeri A 2 2 2 2
Tesisat  Bağlantı Özellikleri
Gaz Bağlantısı Boru Çapı inch 3/4'' 3/4" 1/2" 1/2"
Isıtma Devresi Giriş ve Çıkış Boru Çapı inch 3/4" 3/4" 1"  1"
Genel Özellikler
Net Ağırlık kg 45 48 55 63
Baca Çapı (Ø) mm 60/100 60/100 80/125 80/125
NOx Emisyon Sınıfı (EN 15502-1+A1) - 5 5 5 5
G 20 Doğalgaz, G 31 LPG
 MODEL W
(mm)
H
(mm)
D
(mm)
WT-S ONE 35 OH 450 735 378
WT-S ONE 35 OH-EX 450 735 378
WT-S ONE 35 BS 450 735 378
WT-S ONE 45 OH 450 735 378
WT-S ONE 45 OH-EX 450 735 378
WT-S ONE 45 BS 450 735 378
WT-S ONE 55 OH 415 802 403
WT-S ONE 55 BS 415 802 403
WT-S ONE 65 OH 415 802 403
WT-S ONE 65 BS 415 802 403

  • Ecodense WT-S ONE 35-45 [OH+EX] Devre Şeması
  • Ecodense WT-S ONE 35-45 [BS] Devre Şeması
  • Ecodense WT-S ONE 55-65 [BS] Devre Şeması
  • Ecodense WT-S ONE 35-45 [OH] Devre Şeması
  • Ecodense WT-S ONE 55-65 [OH] Devre Şeması
