Yoğuşmalı Kazanlar

Duvar Tipi Yoğuşmalı Kazanlar

Ürün Görselini İndir

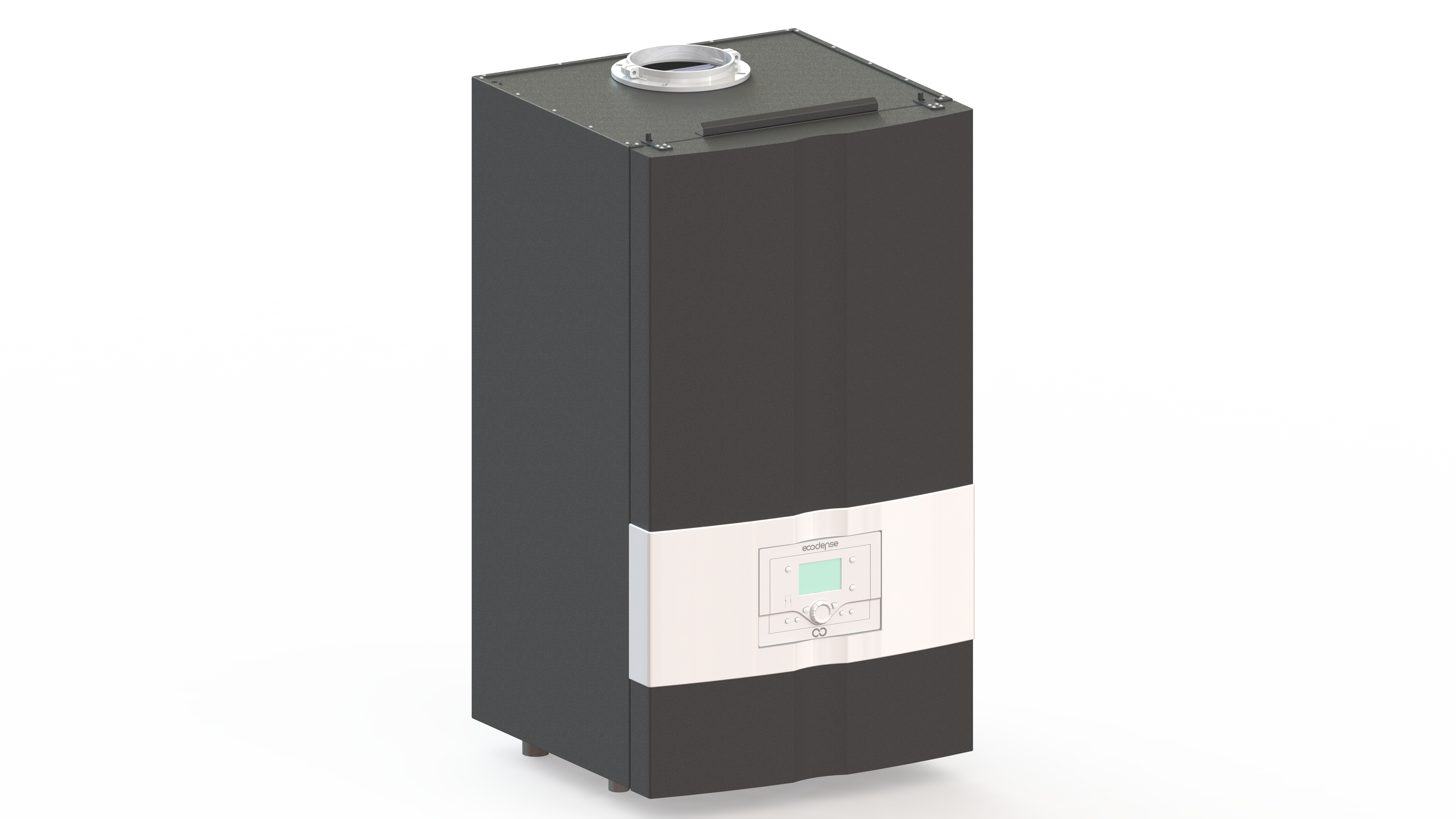

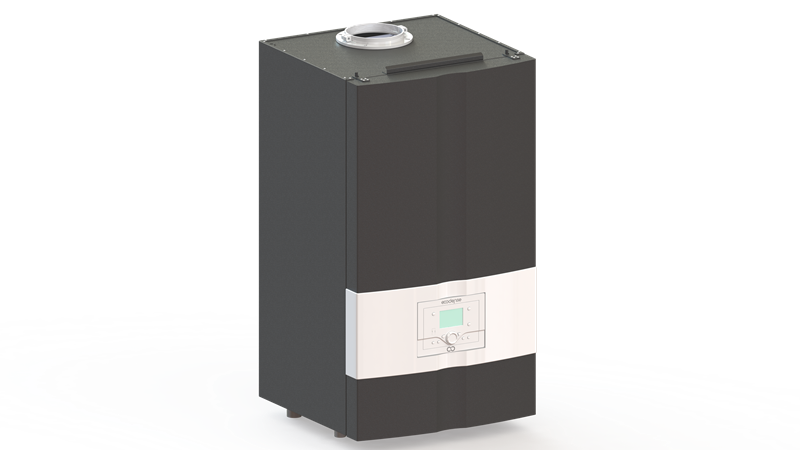

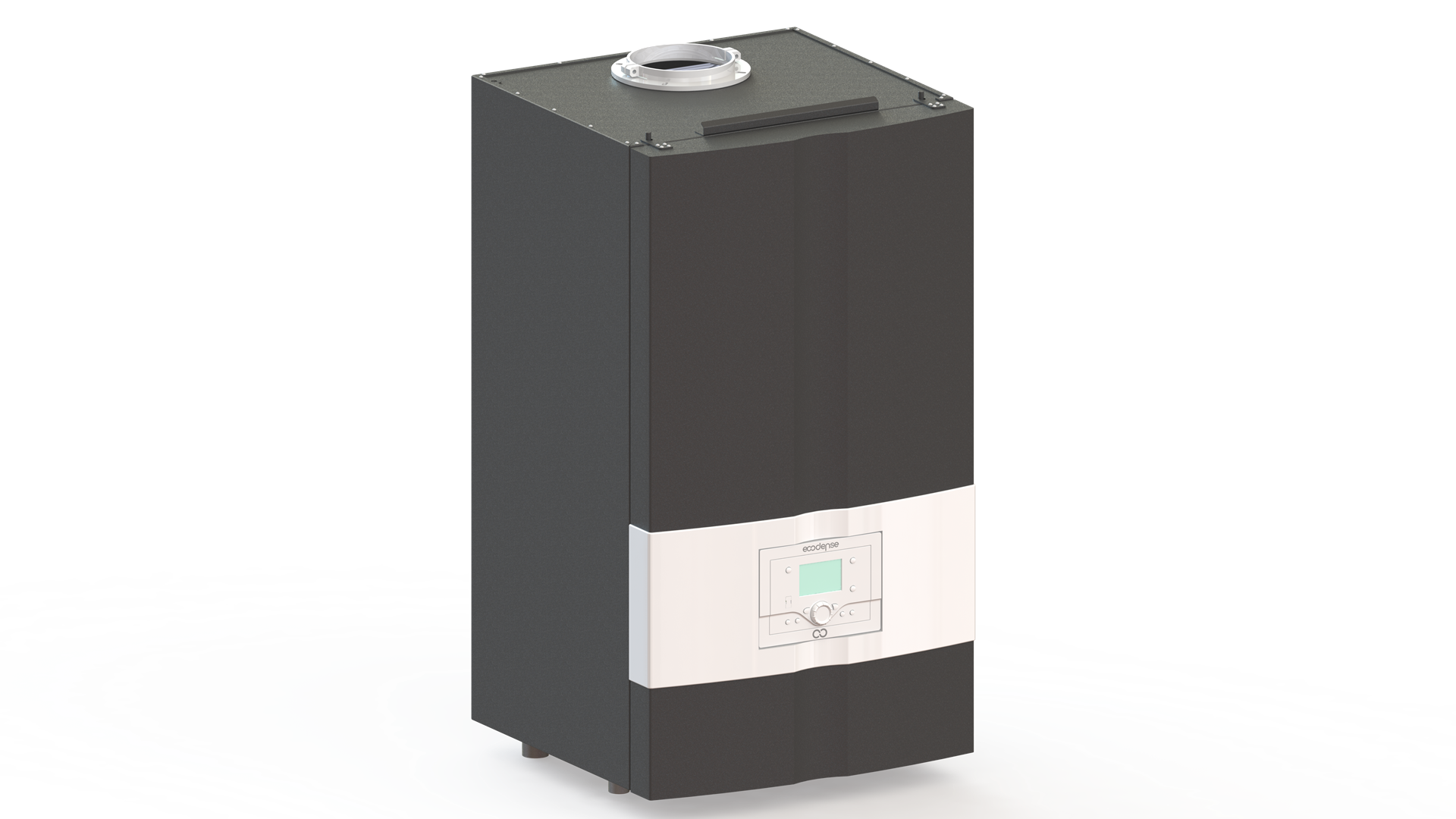

WT-S Serisi

• Premix yoğuşma teknolojisi ve mikro alevli metal fiber kaplı çelik brülör ile yüksek verim,
• Paslanmaz çelik ısı eşanjörü ile yüksek dayanımlı ve performanslı,
• Bireysel kazanda 45, 55, 65, 100, 120 ve 145 kW 6 farklı kapasite seçeneği, KASKAD sistemlerde 2340 kW'a kadar geniş ısıl kapasite seçeneği,
• Kaskad kullanımda kazan üzerinde bulunan panel ile 16 adet kazan +1 adet dış hava sensörü +1 adet karışım vanası kontrol imkânı,
• 45-55-65 kW kapasitelerde kazana entegre modülasyonlu primer devre pompası ile düşük enerji sarfiyatı,
• 5:1 modülasyonla çalışma ile enerji tasarrufu,
• Kullanım kolaylığı sağlayan aydınlatmalı LCD panel,
• Günlük ve haftalık çalışma takvimi programlama,
• Yaz ve kış dönemsel ısı programı hazırlama,
• Doğalgaz ve LPG ile kullanılabilme,
• Düşük ses seviyelerinde kombi çalışma,
• Düşük NOx ve CO emisyon oranları ile çevre dostu ısıtma sistemleri.

• Teknik Detaylar
• Boyutlar
• Devre Şemaları
• Dokümanlar

TEKNİK ÖZELLİKLER						Birim	WT-S 45	WT-S 55	WT-S 65	WT-S 100	WT-S 120	WT-S 145
Isıl Kapasite
Maksimum Isıtma Kapasitesi						kW	45	55	65	100	120	145
Minimum Isıtma Kapasitesi						kW	13	14	14,5	16	17	20
Isıtmada Maksimum Isı Çıkışı  (80°C / 60°C)						kW	43,7	53,4	63,1	97	116,4	140,7
Isıtmada Minimum Isı Çıkışı (80°C / 60°C)						kW	12,3	13,1	13,7	15,2	16,8	18,2
Isıtmada Maksimum Isı Çıkışı (50°C / 30°C)						kW	46,4	57,2	67,6	102,8	123,6	150,8
Minimum Isı Yükü (50°C / 30°C)						kW	12,9	13,9	14,6	15,8	17,3	19,2
Isıl Verim
Verim @ Pmaks. (80°C / 60°C)						%	97,2	97,5	97,4	97,4	97,3	97,2
Verim @ Pmin. (80°C / 60°C)						%	98,5	98,5	98,2	98,2	98,4	98,2
Verim @ Pmaks. (50°C / 30°C)						%	105,2	105,3	105,4	105,6	105,3	105,6
Verim @ Pmin. (50°C / 30°C)						%	107,4	107,6	107,2	107,1	107,3	107,4
Verim @ %30 (30°C)						%	108,7	109	108,2	108,6	108,4	108,7
Kullanım Suyu Devresi
Harici kullanım suyu depolama tankı kullanıldığında sıcaklık ayar aralığı						°C	10-65	10-65	10-65	10-65	10-65	10-65
Isıtma Devresi
Maksimum İşletme Sıcaklığı						°C	90	90	90	90	90	90
Maksimum İşletme Basıncı						bar	6	6	6	6	6	6
Minimum İşletme Basıncı						bar	1	1	1	1	1	1
Su Direnci ΔT = 20 °C						mbar	260	290	310	275	290	310
Gaz Özellikleri
Gaz Tipi						-	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31
Gaz Giriş Basıncı (G20)						mbar	20	20	20	20	20	20
Gaz Giriş Basıncı (G31)						mbar	37	37	37	37	37	37
Maksimum Kapasitedeki Gaz Tüketimi						Nm³/h	4,69	5,73	6,78	10,42	12,51	15,12
Minimum Kapasitedeki Gaz Tüketimi						Nm³/h	1,36	1,46	1,51	1,67	1,77	2,08
Yanma Özellikleri
Maksimum Baca Gazı Çıkış Sıcaklığı  (50°C / 30°C)						°C	42	42	42	45	45	45
Maksimum Baca Gazı Çıkış Sıcaklığı  (80°C / 60°C)						°C	65	65	65	65	65	65
NOx Emisyon Sınıfı (EN 15502-1+A1)						-	6	6	6	6	6	6
Elektrik Özellikleri
Elektrik Beslemesi						V / Hz	230/50	230/50	230/50	230/50	230/50	230/50
Koruma Sınıfı						IP	X4D	X4D	X4D	X4D	X4D	X4D
Enerji Tüketimi						W	150	190	190	300	300	300
Kullanılacak Sigorta Akım Değeri						A	6	6	6	6	6	6
Tesisat  Bağlantı Özellikleri
Gaz Bağlantısı						inch	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
Isıtma Devresi Giriş ve Gıkış Boru Çapı						inch	1"	1"	1"	1 1/4"	1 1/4"	1 1/4"
Genel Özellikler
Net Ağırlık						kg	60	63	68	72	87	84
Baca Çapı  (Ø)						mm	60/100	80/125	80/125	100/150	100/150	100/150
G20 Doğalgaz , G 31 LPG

MODEL	W (mm)	H (mm)	D (mm)
WT-S 45	465	800	465
WT-S 55	465	800	465
WT-S 65	465	800	465
WT-S 100	495	800	560
WT-S 120	495	800	630
WT-S 145	495	800	705

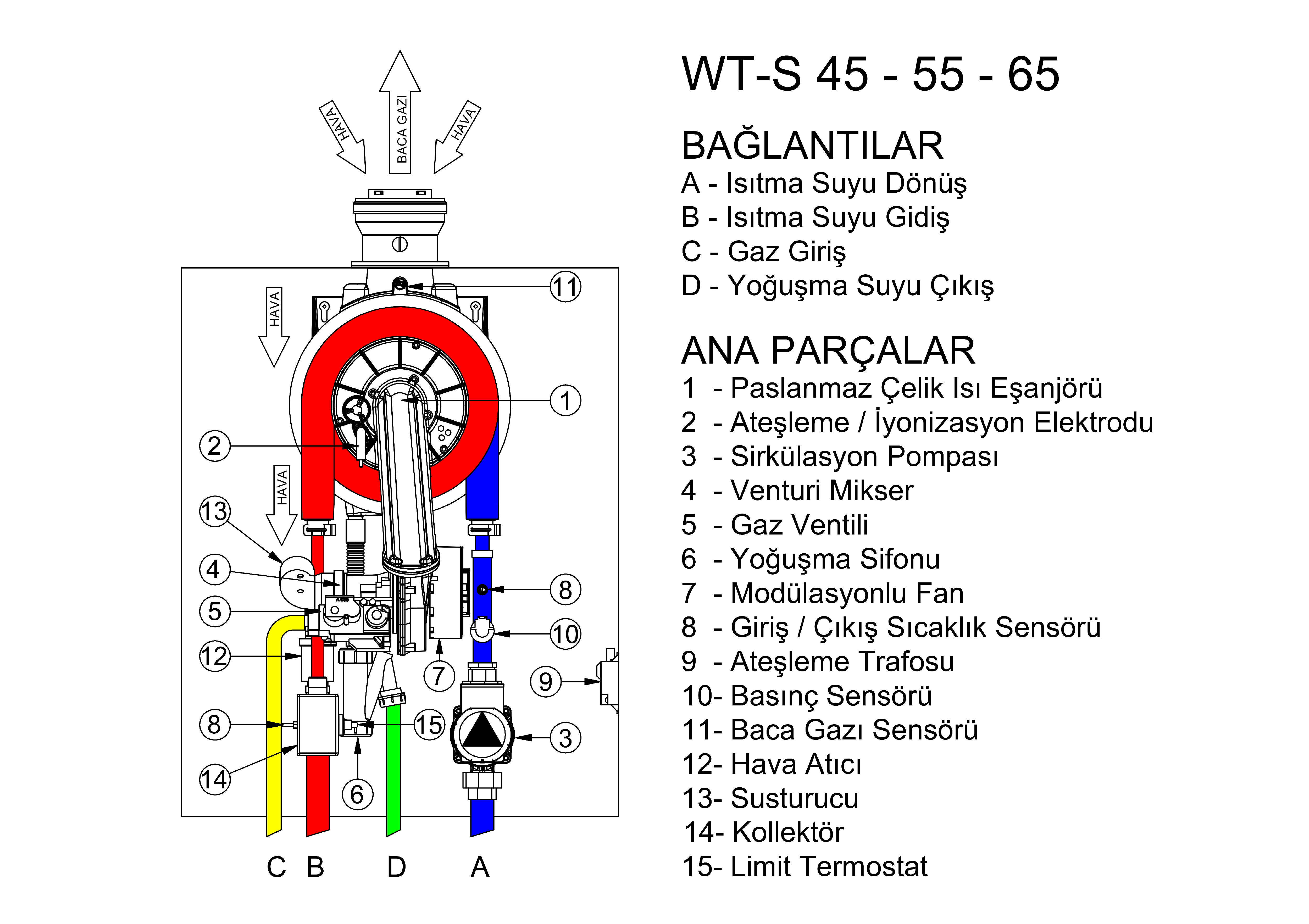

• WT-S 45 - 55 - 65 AKIŞ ŞEMASI

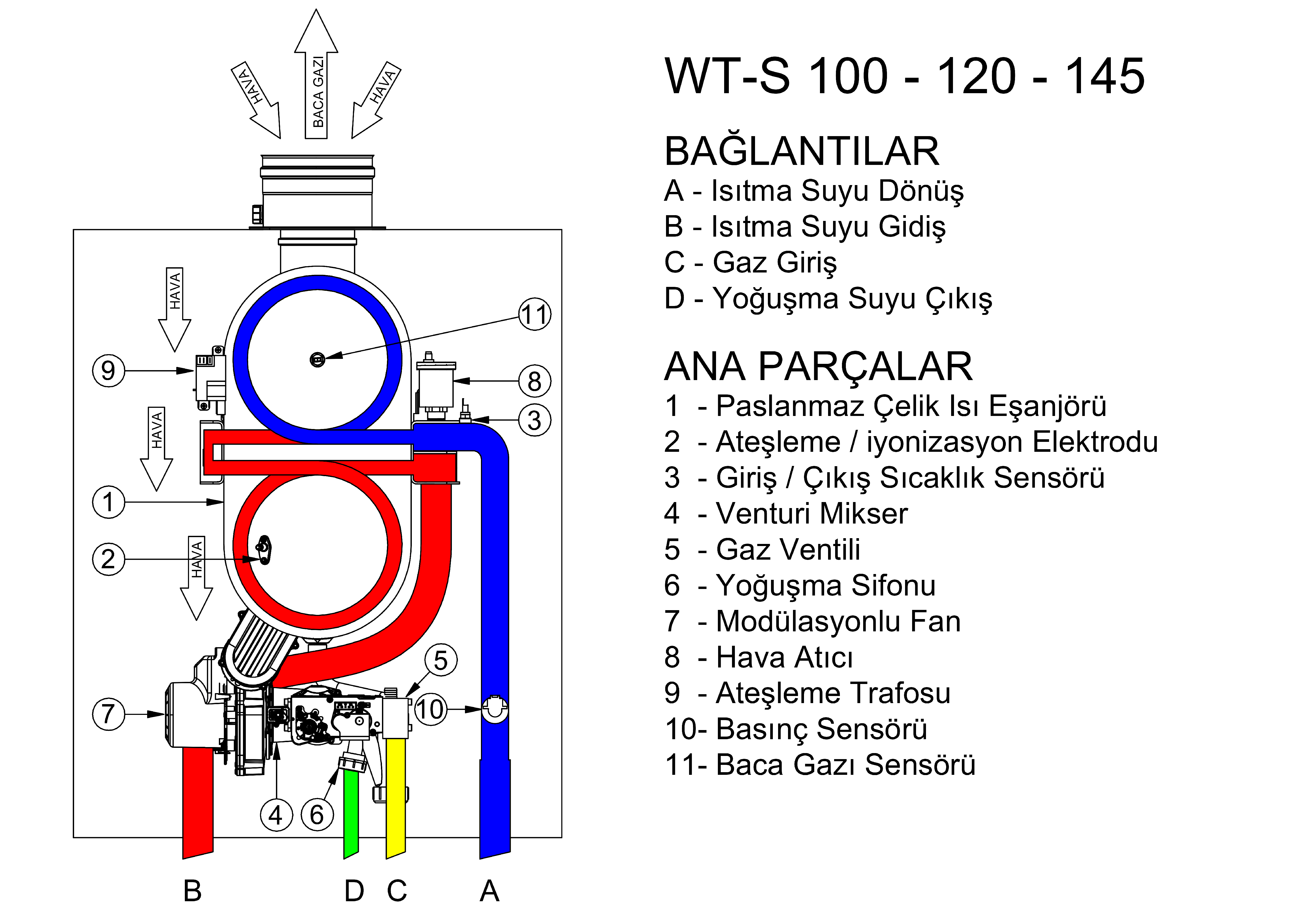

• WT-S 100 - 120 - 145 AKIŞ ŞEMASI

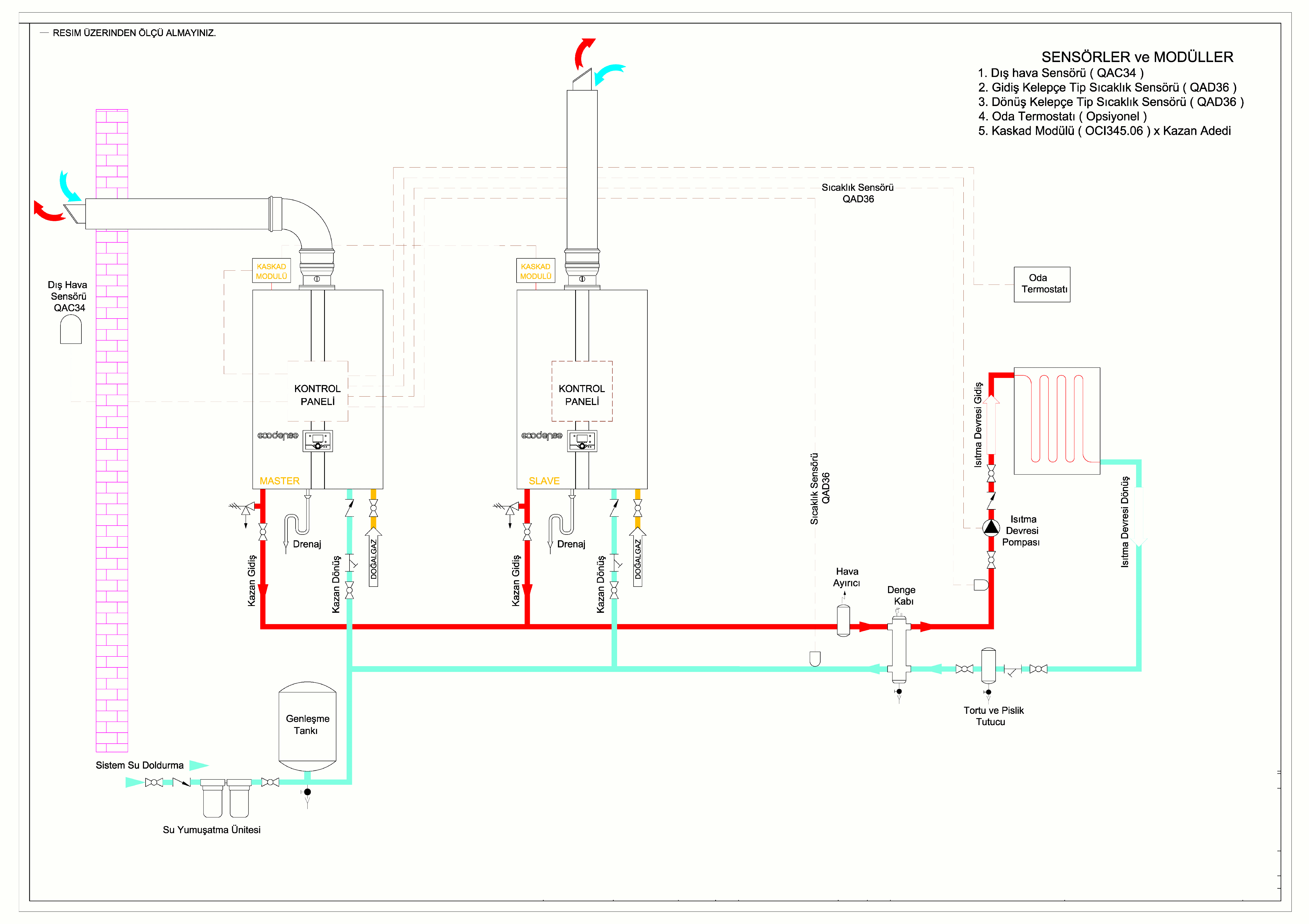

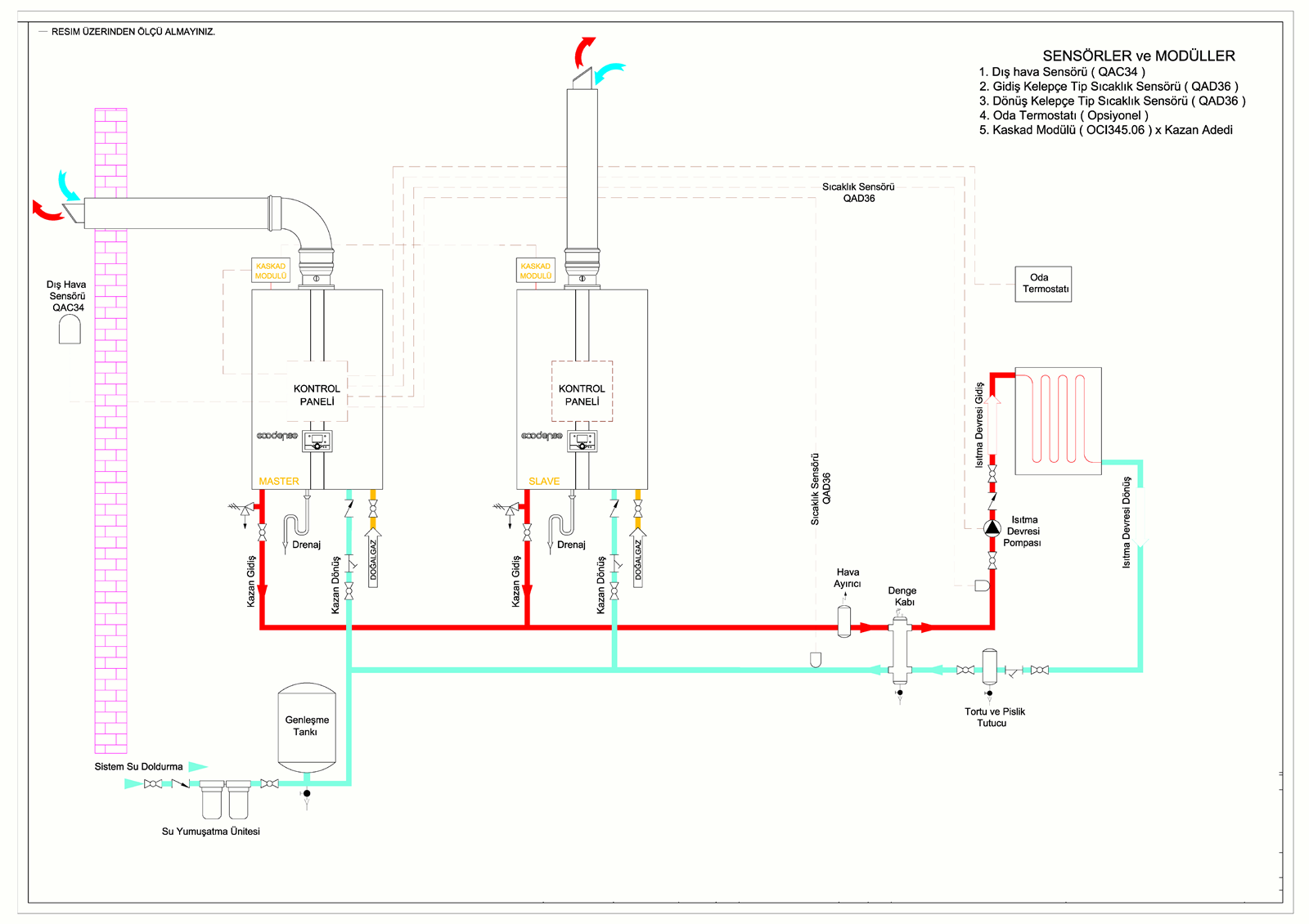

• Ecodense WT-S Kaskad Radyatör Devre Şeması
