Yoğuşmalı Kazanlar
Yer Tipi Yoğuşmalı Kazanlar

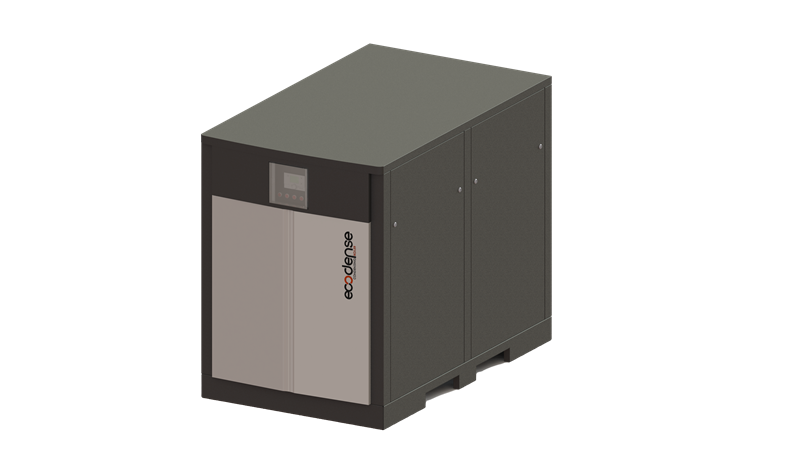

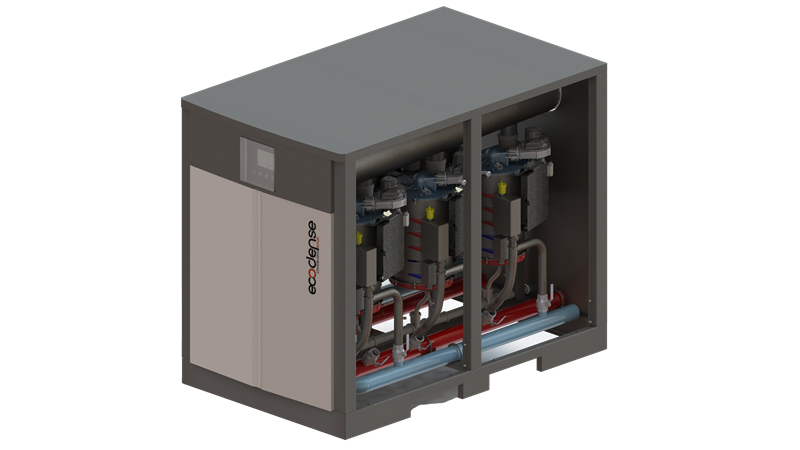

CELL-CONDENSE-SS Serisi
- Premix yoğuşma teknolojisi ve mikro alevli metal fiber kaplı çelik brülör ile yüksek verim,
- Paslanmaz çelik eşanjörde ki arttırılmış yüzey alanı ve sac kalınlığı ile yüksek performans ve uzun ömürlü dayanım,
- Kazana entegre manyetik tortu tutucu ile eşanjör koruma güvenliliği

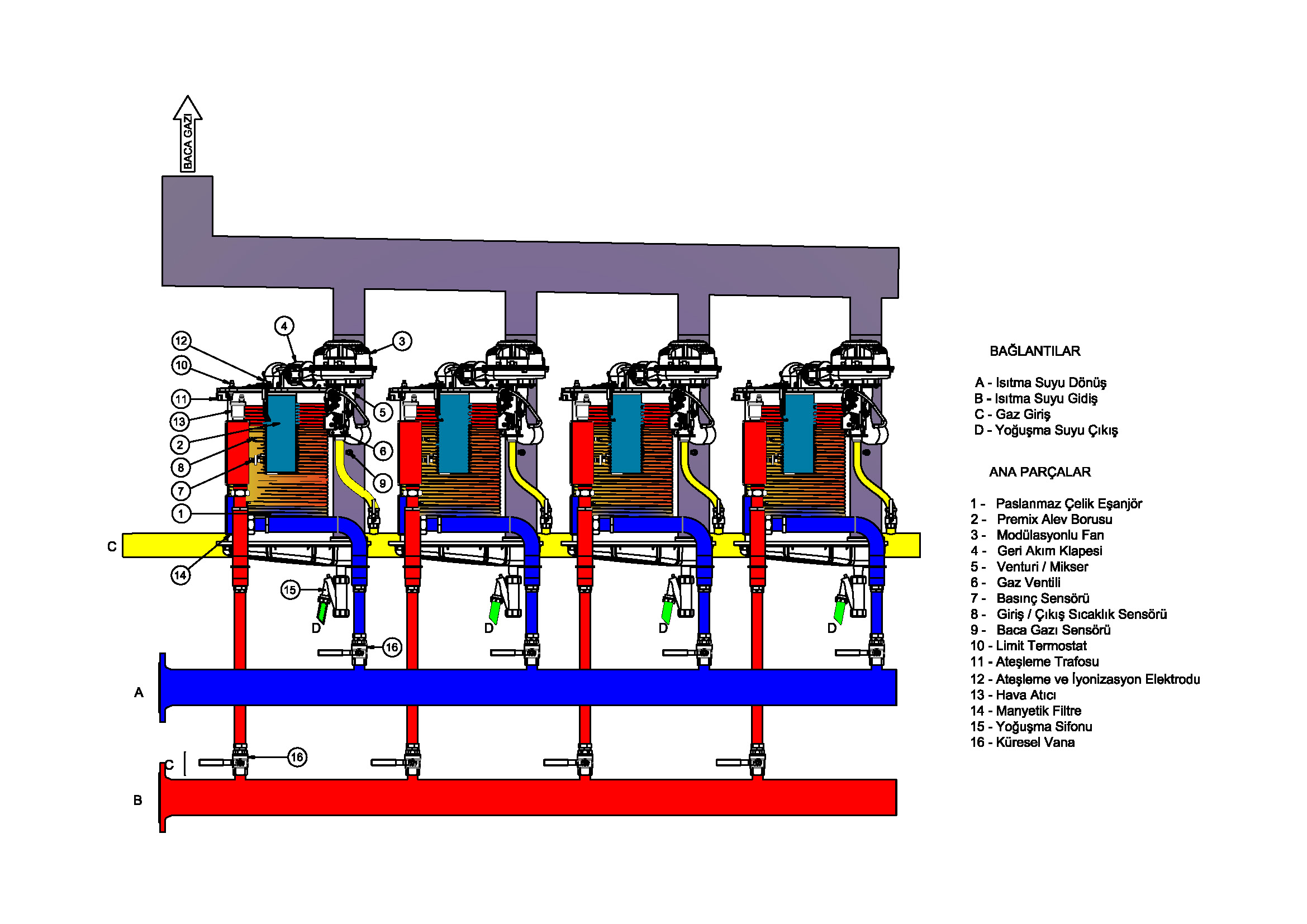

- Kollektörlü yapı sayesinde düşük karşı basınç,
- Tek veya birkaç kazanının arızalanması durumunda diğer kazanların sorunsuz çalışması,
- Tekli kazanda 290,420,560,700,840,1000,1120,1260,1400,1540,1680, olmak üzere 11 farklı geniş kapasite seçeneği,
- Kaskad sistemlerde 16 adet kazanın kaskad bağlantı imkanı sayesinde 28.960kW'a kadar geniş ısıl kapasite seçeneği,
- 5:1 modülasyonla çalışma ile enerji tasarrufu,
- Kullanım kolaylığı sağlayan aydınlatmalı LCD panel,
- Günlük ve haftalık çalışma takvimi programlama,
- Yaz ve kış dönemsel ısı programı hazırlama,
- Doğalgaz ve LPG ile kullanılabilme,
- Düşük ses seviyelerinde çalışma,
- Donma koruma özelliği,
- Düşük NOx ve CO emisyon oranları ile çevre dostu.
| TEKNİK ÖZELLİKLER | BİRİM | CELL CONDENSE 290 |
CELL CONDENSE 420 |
CELL CONDENSE 560 |
CELL CONDENSE 700 |
CELL CONDENSE 840 |
CELL CONDENSE 1000 |
CELL CONDENSE 1120 |
CELL CONDENSE 1260 |
CELL CONDENSE 1400 |
CELL CONDENSE 1540 |
CELL CONDENSE 1680 |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Isıl Kapasite | |||||||||||||||||||||
| Maksimum Isıtma Kapasitesi | kW | 275 | 400 | 527 | 676 | 796 | 964 | 1080 | 1217 | 1371 | 1500 | 1641 | |||||||||
| Minimum Isıtma Kapasitesi | kW | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |||||||||
| Isıtmada Maksimum Isı Çıkışı (80°C / 60°C) | kW | 266 | 387 | 510 | 653 | 770 | 931 | 1041 | 1179 | 1321 | 1451 | 1590 | |||||||||
| Isıtmada Minimum Isı Çıkışı (80°C / 60°C) | kW | 19,5 | 19,5 | 19,5 | 19,5 | 19,5 | 19,5 | 19,5 | 19,5 | 19,5 | 19,5 | 19,5 | |||||||||
| Isıtmada Maksimum Isı Çıkışı (50°C / 30°C) | kW | 291 | 423 | 560 | 716 | 843 | 1015 | 1123 | 1262 | 1402 | 1543 | 1682 | |||||||||
| Isıtmada Minimum Isı Çıkışı (50°C / 30°C) | kW | 21,5 | 21,5 | 21,5 | 21,5 | 21,5 | 21,5 | 21,5 | 21,5 | 21,5 | 21,5 | 21,5 | |||||||||
| Isıl Verim | |||||||||||||||||||||
| Verim @ Pmaks. (80°C / 60°C) | % | 96,7 | 96,8 | 96,8 | 96,6 | 96,7 | 96,6 | 96,4 | 96,9 | 96,4 | 96,7 | 96,9 | |||||||||
| Verim @ Pmin. (80°C / 60°C) | % | 96,7 | 96,8 | 96,8 | 96,6 | 96,7 | 96,6 | 96,4 | 96,9 | 96,4 | 96,7 | 96,9 | |||||||||
| Verim @ Pmaks. (50°C / 30°C) | % | 105,8 | 105,8 | 106,3 | 105,9 | 105,9 | 105,3 | 104,0 | 103,7 | 102,3 | 102,9 | 102,5 | |||||||||
| Verim @ Pmin. (50°C / 30°C) | % | 107,5 | 107,5 | 107,5 | 107,5 | 107,5 | 107,5 | 107,5 | 107,5 | 107,5 | 107,5 | 107,5 | |||||||||
| Verim @ %30 (30°C) | % | 107,2 | 107,2 | 107,1 | 107,1 | 107,3 | 107,2 | 107,2 | 107,2 | 107,2 | 107,2 | 107,2 | |||||||||
| Kullanım Suyu Devresi | |||||||||||||||||||||
| Harici kullanım suyu depolama tankı kullanıldığında sıcaklık ayar aralığı |
°C | 30-65 | 30-65 | 30-65 | 30-65 | 30-65 | 30-65 | 30-65 | 30-65 | 30-65 | 30-65 | 30-65 | |||||||||
| Isıtma Devresi | |||||||||||||||||||||
| Maksimum Isıtma Sıcaklığı | °C | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | |||||||||
| Su Hacmi | L | 21 | 32 | 41 | 51 | 60 | 70 | 79 | 90 | 99 | 108 | 117 | |||||||||
| Maksimum Isıtma Suyu Basıncı | bar | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |||||||||
| Minimum Isıtma Suyu Basıncı | bar | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||
| Su Direnci ΔT = 20 °C | mbar | 360 | 360 | 380 | 370 | 380 | 420 | 420 | 420 | 420 | 420 | 420 | |||||||||
| Gaz Özellikleri | |||||||||||||||||||||
| Gaz Tipi | - | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 | |||||||||
| Gaz Giriş Basıncı (G20) | mbar | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |||||||||
| Maksimum Kapasitedeki Gaz Tüketimi | Nm³/h | 28,67 | 41,70 | 54,94 | 70,47 | 82,98 | 100,49 | 112,58 | 126,86 | 142,92 | 156,36 | 171,06 | |||||||||
| Minimum Kapasitedeki Gaz Tüketimi | Nm³/h | 2,08 | 2,08 | 2,08 | 2,08 | 2,08 | 2,08 | 2,08 | 2,08 | 2,08 | 2,08 | 2,08 | |||||||||
| Yanma Özellikleri | |||||||||||||||||||||
| Maksimum Baca Gazı Sıcaklığı (50°C / 30°C) | °C | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |||||||||
| Maksimum Baca Gazı Sıcaklığı (80°C / 60°C) | °C | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |||||||||
| NOx Emisyon Sınıfı (EN 15502-1+A1) | - | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |||||||||
| Elektrik Özellikleri | |||||||||||||||||||||
| Elektrik Beslemesi | V / Hz | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | |||||||||
| Koruma Sınıfı | IP | X4D | X4D | X4D | X4D | X4D | X4D | X4D | X4D | X4D | X4D | X4D | |||||||||
| Enerji Tüketimi | W | 640 | 960 | 1280 | 1600 | 1920 | 2240 | 2560 | 2880 | 3200 | 3520 | 3840 | |||||||||
| Kullanılacak Sigorta Akım Değeri | A | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |||||||||
| Eşanjör | |||||||||||||||||||||
| Eşanjör Miktarı | adet | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |||||||||
| Tesisat Bağlantı Özellikleri | |||||||||||||||||||||
| Gaz Bağlantısı Boru Çapı | inch | 1 1/2" | 2" | 2" | 2 1/2" | 2 1/2" | 2 1/2" | 2 1/2" | 2 1/2" | 2 1/2" | 2 1/2" | 2 1/2" | |||||||||
| Isıtma Devresi Giriş ve Çıkış Boru Çapı | inch | 2" | 2 1/2" | 2 1/2" | 3" | 3" | 4" | 4" | 5" | 5" | 5" | 5" | |||||||||
| Genel Özellikler | |||||||||||||||||||||
| Net Ağırlık | kg | 258 | 360 | 440 | 540 | 620 | 730 | 810 | 930 | 1010 | 1100 | 1180 | |||||||||
| Baca Çapı | mm | 200 | 200 | 200 | 200 | 200 | 250 | 250 | 300 | 300 | 300 | 300 | |||||||||
| G 20 Doğalgaz | |||||||||||||||||||||
| MODEL | W (mm) |
H (mm) |
L (mm) |
C1 (mm) |
C2 (mm) |
C3 (mm) |
C4 (mm) |
C5 (mm) |
C6 (mm) |
C7 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| CELL-CONDENSE-SS 290 | 750 | 1473 | 1585 | 197 | 340 | 1293 | 225 | 428 | 630 | 537 |
| CELL-CONDENSE-SS 420 | 1250 | 1613 | 1545 | 188 | 787 | 1415 | 373 | 625 | 1082 | 480 |
| CELL-CONDENSE-SS-560 | 1250 | 1613 | 1545 | 188 | 787 | 1415 | 373 | 625 | 1082 | 480 |
| CELL-CONDENSE-SS-700 | 1250 | 1613 | 2090 | 195 | 795 | 1415 | 373 | 625 | 1082 | 480 |
| CELL-CONDENSE-SS-840 | 1250 | 1613 | 2090 | 195 | 795 | 1415 | 373 | 625 | 1082 | 480 |
| CELL-CONDENSE-SS-1000 | 1250 | 1613 | 2635 | 207 | 795 | 1418 | 373 | 625 | 1082 | 480 |
| CELL-CONDENSE-SS-1120 | 1250 | 1613 | 2635 | 207 | 795 | 1418 | 373 | 625 | 1082 | 480 |
| CELL-CONDENSE-SS-1260 | 1250 | 1613 | 3310 | 220 | 756 | 1390 | 370 | 625 | 1080 | 480 |
| CELL-CONDENSE-SS-1400 | 1250 | 1613 | 3310 | 220 | 756 | 1390 | 370 | 625 | 1080 | 480 |
| CELL-CONDENSE-SS-1540 | 1250 | 1613 | 3860 | 220 | 756 | 1390 | 370 | 625 | 1080 | 480 |
| CELL-CONDENSE-SS-1680 | 1250 | 1613 | 3860 | 220 | 756 | 1390 | 370 | 625 | 1080 | 480 |
