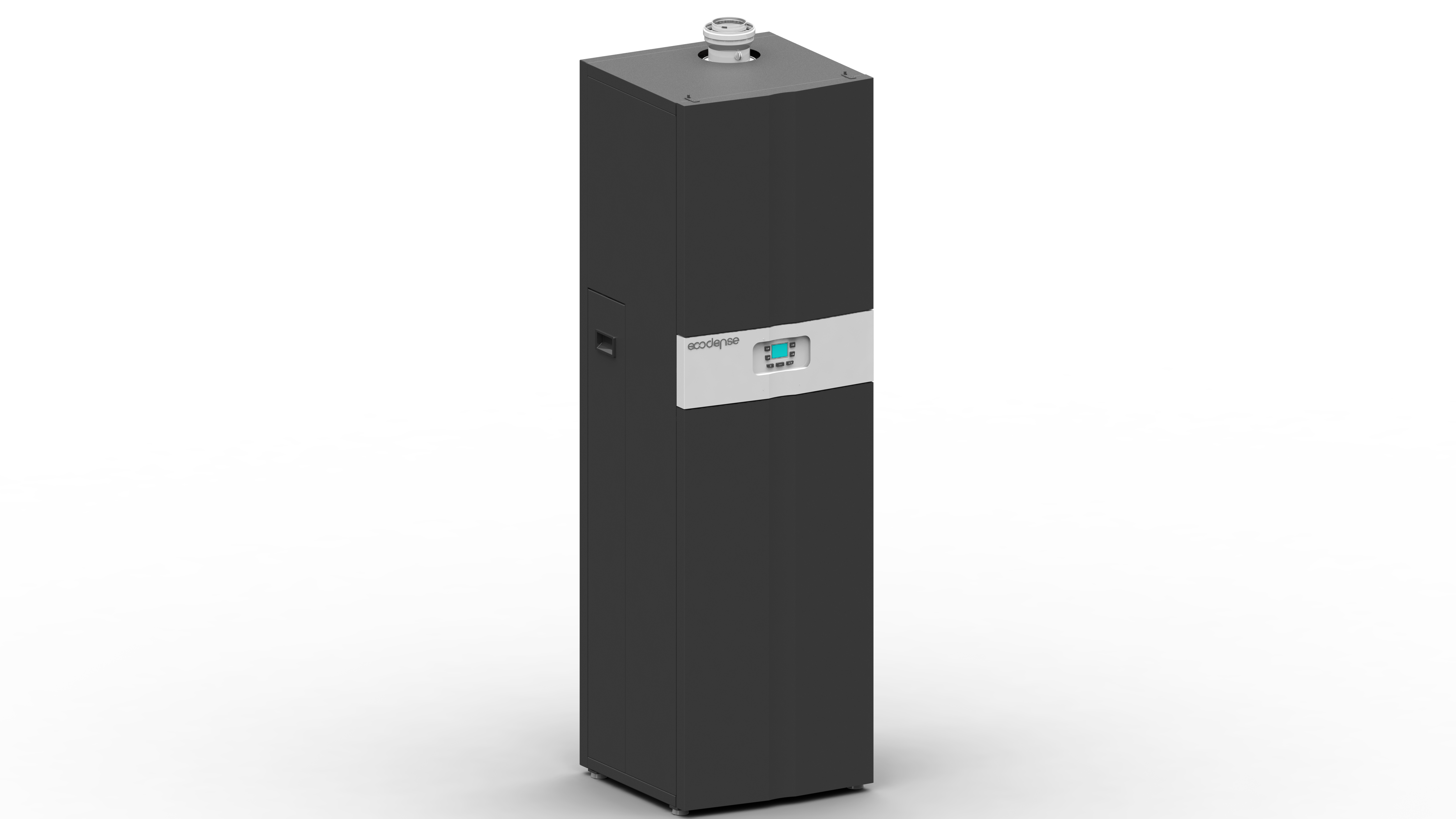

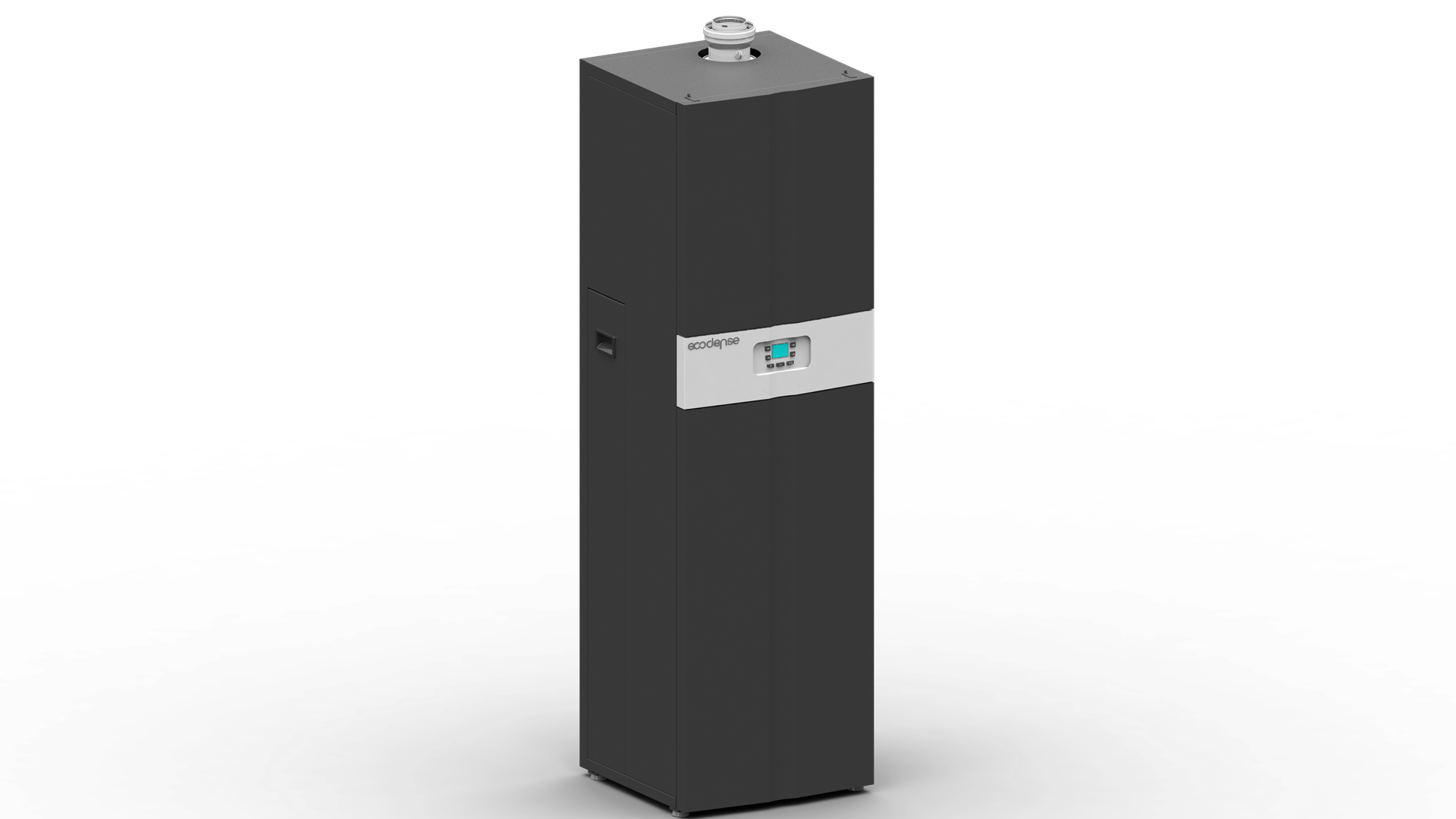

WT-S DHW Serisi
Dahili Boylerli Yoğuşmalı Kazan
- 45, 55 ve 65 kW ısıtma kapasiteleri,
- Boru çapları arttırılmış paslanmaz çelik ısı eşanjörü ile uzun süreli yüksek performans ve yüksek ısıl verim,
- Dahili boyler tankı ile anında ve hızlı yüksek sıcak kullanım suyu konforu,
- Kullanım suyu ihtiyacına göre 60-90-120 litre (L-H-XH) boyler tanklı model seçenekleri,
- Yüksek ısıl verimli,
- 5:1 modülasyonla çalışma ile enerji tasarrufu,
- Kullanım kolaylığı sağlayan aydınlatmalı LCD panel,
- Yüksek ısı ve ses izolasyonuna sahip gövde tasarımı ile düşük ses seviyelerinde kombi çalışma,
- Otomatik hava purjörlü , PWM sürücülü yüksek verimli sirkülasyon pompası,
- Üstün emniyet özellikleri;
- Alev emniyeti kontrolü; iyonizasyon,
- Baca gazı sıcaklık kontrolü,
- Isıtma devresi aşırı ısınma emniyeti,
- Donma koruma emniyeti,
- Düşük su basınç emniyeti.
- Doğalgaz ve LPG ile kullanabilme,
- Opsiyonel oda termostatı bağlantı imkânı,
- Düşük NOx ve CO emisyon oranları ile çevre dostu ısıtma sistemleri.
| TEKNİK ÖZELLİKLER | Birim | WT-S DHW 45 L |
WT-S DHW 45 H |
WT-S DHW 45 XH |
WT-S DHW 55 L |
WT-S DHW 55 H |
WT-S DHW 55 XH |
WT-S DHW 65 L |
WT-S DHW 65 H |
WT-S DHW 65 XH |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Isıl Kapasite | |||||||||||||||
| Maksimum Isıtma Kapasitesi | kW | 45 | 45 | 45 | 55 | 55 | 55 | 65 | 65 | 65 | |||||
| Minimum Isıtma Kapasitesi | kW | 11 | 11 | 11,0 | 12,0 | 12,0 | 12,0 | 13,5 | 13,5 | 13,5 | |||||
| Isıtmada Maksimum Isı Çıkışı (80°C / 60°C) | kW | 42,4 | 42,4 | 42,4 | 53,4 | 53,4 | 53,4 | 64 | 64 | 64 | |||||
| Isıtmada Minimum Isı Çıkışı (80°C / 60°C) | kW | 7,6 | 7,6 | 7,6 | 9,1 | 9,1 | 9,1 | 10,9 | 10,9 | 10,9 | |||||
| Isıtmada Maksimum Isı Çıkışı (50°C / 30°C) | kW | 45,8 | 45,8 | 45,8 | 57,2 | 57,2 | 57,2 | 68,2 | 68,2 | 68,2 | |||||
| Minimum Isı Yükü (50°C / 30°C) | kW | 8,3 | 8,3 | 8,3 | 9,9 | 9,9 | 9,9 | 11,8 | 11,8 | 11,8 | |||||
| Maksimum Kullanım Suyu Kapasitesi | kW | 44,2 | 44,4 | 44,8 | 54,1 | 54,5 | 54,7 | 64,2 | 64,6 | 64,8 | |||||
| Isıl Verim | |||||||||||||||
| Verim @ Pmaks. (80°C / 60°C) | % | 97,4 | 97,3 | 97,7 | 97,5 | 97,4 | 97,7 | 97,3 | 97,2 | 97,4 | |||||
| Verim @ Pmin. (80°C / 60°C) | % | 98,3 | 98,2 | 98,7 | 98,8 | 98,6 | 98,5 | 98,4 | 98,3 | 98,1 | |||||
| Verim @ Pmaks. (50°C / 30°C) | % | 105,2 | 105,3 | 105,4 | 105,3 | 105,2 | 105,1 | 105,6 | 105,2 | 105,6 | |||||
| Verim @ Pmin. (50°C / 30°C) | % | 107,4 | 107,6 | 107,2 | 107,3 | 107,4 | 107,2 | 107,1 | 107,6 | 107,6 | |||||
| Verim @ %30 (30°C) | % | 108,7 | 108,6 | 108,5 | 108,6 | 108,7 | 108,6 | 108,7 | 108,9 | 108,8 | |||||
| Kullanım Suyu Devresi | |||||||||||||||
| Kullanım Suyu Sıcaklık Ayar Aralığı | °C | 10-65 | 10-65 | 10-65 | 10-65 | 10-65 | 10-65 | 10-65 | 10-65 | 10-65 | |||||
| Kullanım Suyu Depolama Tankı Hacmi | L | 60 | 90 | 120 | 60 | 90 | 120 | 60 | 90 | 120 | |||||
| Sürekli Kullanımda Kuallnım Suyu Debisi (ΔT=25°C, 20 °C /45 °C) |
L / dk | 12,1 | 18,4 | 24,2 | 12,2 | 18,2 | 24,4 | 12,3 | 18,6 | 24,6 | |||||
| Isıtma Devresi | |||||||||||||||
| Maksimum İşletme Sıcaklığı | °C | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | |||||
| Maksimum İşletme Basıncı | bar | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |||||
| Minimum İşletme Basıncı | bar | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | |||||
| Gaz Özellikleri | |||||||||||||||
| Gaz Tipi | - | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 | |||||
| Gaz Giriş Basıncı (G20) | mbar | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |||||
| Gaz Giriş Basıncı (G31) | mbar | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | |||||
| Maksimum Kapasitedeki Gaz Tüketimi | Nm³/h | 4,69 | 4,69 | 4,69 | 5,73 | 5,73 | 5,73 | 6,78 | 6,78 | 6,78 | |||||
| Minimum Kapasitedeki Gaz Tüketimi | Nm³/h | 1,15 | 1,15 | 1,15 | 1,25 | 1,25 | 1,25 | 1,41 | 1,41 | 1,41 | |||||
| Yanma Özellikleri | |||||||||||||||
| Maksimum Baca Gazı Çıkış Sıcaklığı (50°C / 30°C) | °C | 42 | 42 | 42 | 44 | 44 | 44 | 45 | 45 | 45 | |||||
| Maksimum Baca Gazı Çıkış Sıcaklığı (80°C / 60°C) | °C | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | |||||
| NOx Emisyon Sınıfı (EN 15502-1+A1) | - | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |||||
| Elektrik Özellikleri | |||||||||||||||
| Elektrik Beslemesi | V / Hz | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | |||||
| Koruma Sınıfı | IP | X4D | X4D | X4D | X4D | X4D | X4D | X4D | X4D | X4D | |||||
| Enerji Tüketimi | W | 190 | 190 | 190 | 210 | 210 | 210 | 300 | 300 | 300 | |||||
| Kullanılacak Sigorta Akım Değeri | A | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||
| Tesisat Bağlantı Özellikleri | |||||||||||||||
| Gaz Bağlantısı | inch | 1/2" | 1/2" | 1/2" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | |||||
| Isıtma Devresi Giriş ve Gıkış Boru Çapı | inch | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | |||||
| Kullanım Suyu Devresi Giriş ve Çıkış Boru Çapı | inch | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | |||||
| Genel Özellikler | |||||||||||||||
| Net (Kuru) Ağırlık | kg | 165 | 190 | 205 | 215 | 240 | 262 | 284 | 316 | 330 | |||||
| Baca Çapı (Ø) | mm | 80/125 | 80/125 | 80/125 | 80/125 | 80/125 | 80/125 | 80/125 | 80/125 | 80/125 | |||||
| G20 Doğalgaz , G 31 LPG | |||||||||||||||
| MODEL | W (mm) |
H (mm) |
D (mm) |
Boyler Tank Hacmi (L) |
|---|---|---|---|---|
| WT-S DHW 45 L | 575 | 1435 | 565 | 60 |
| WT-S DHW 45 H | 575 | 1665 | 565 | 90 |
| WT-S DHW 45 XH | 575 | 1935 | 565 | 120 |
| WT-S DHW 55 L | 575 | 1435 | 565 | 60 |
| WT-S DHW 55 H | 575 | 1665 | 565 | 90 |
| WT-S DHW 55 XH | 575 | 1935 | 565 | 120 |
| WT-S DHW 65 L | 575 | 1435 | 565 | 60 |
| WT-S DHW 65 H | 575 | 1665 | 565 | 90 |
| WT-S DHW 65 XH | 575 | 1935 | 565 | 120 |
