Endüstriyel Brülörler

ECO

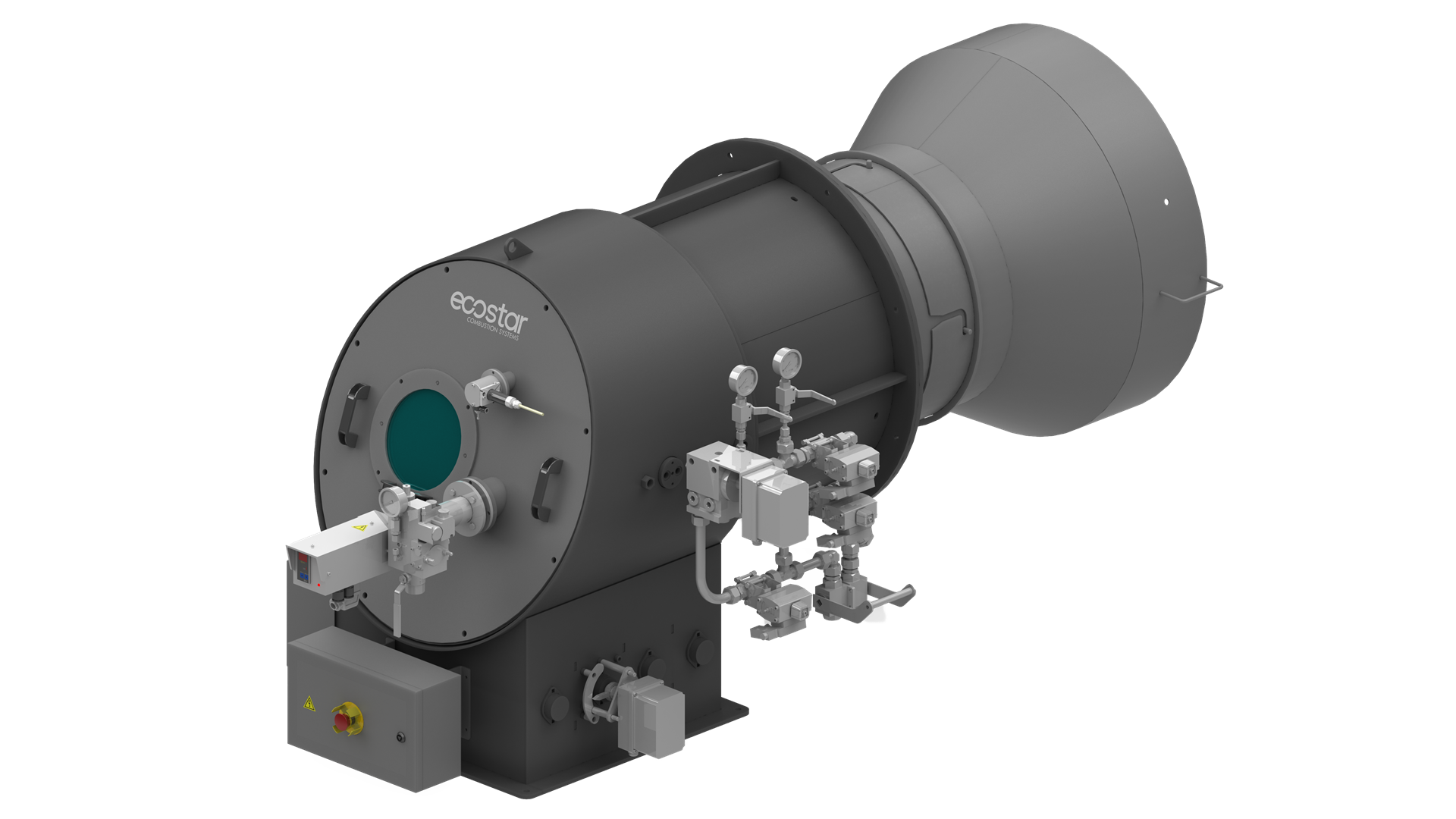

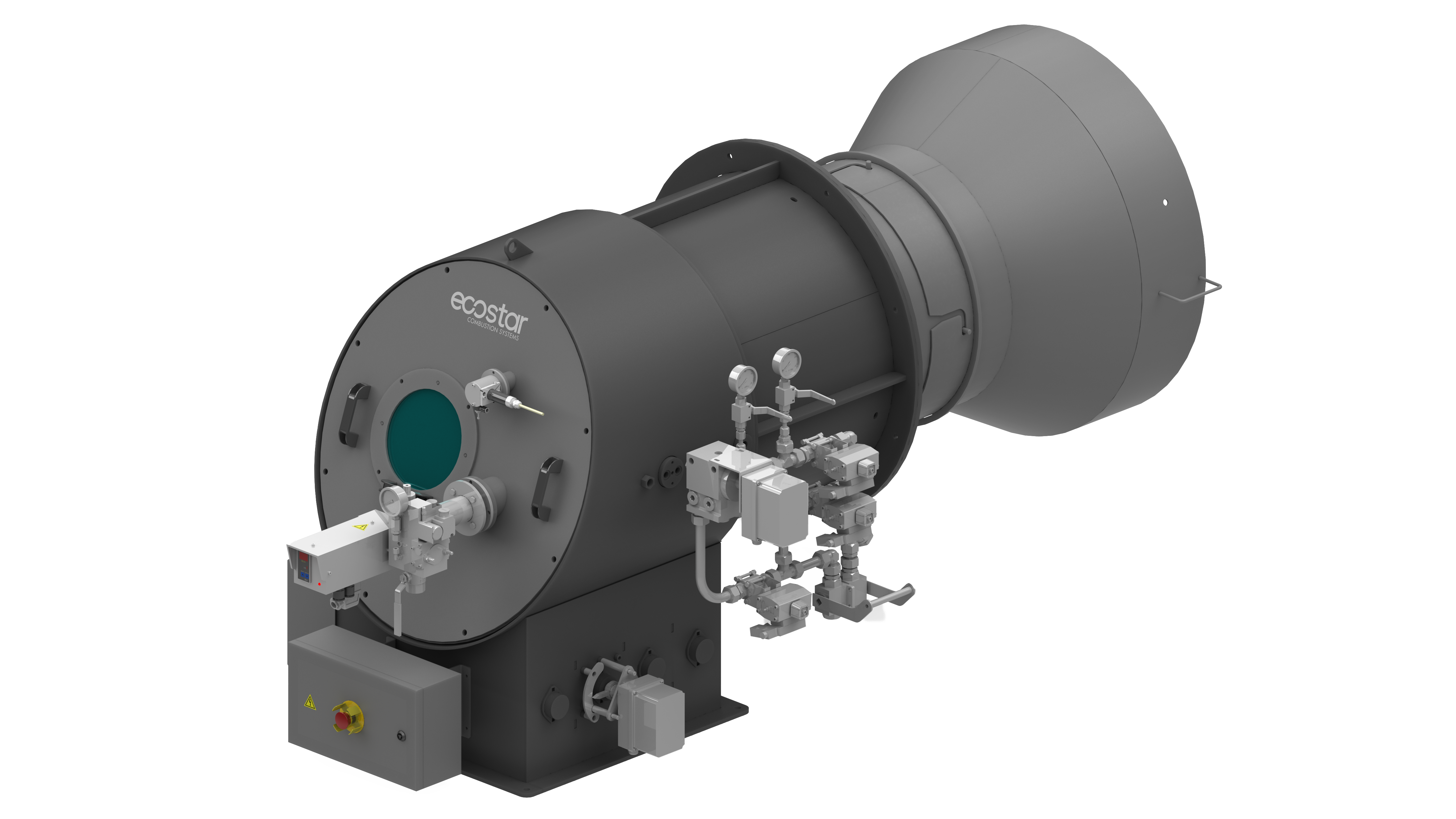

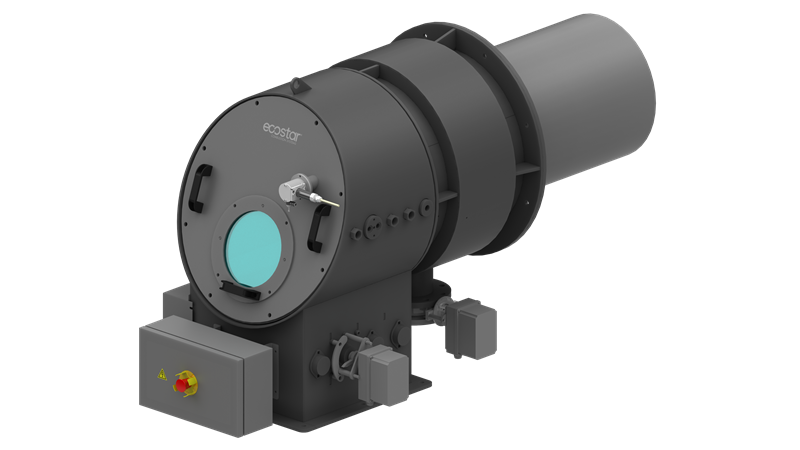

  • Duoblok gövde yapısına sahip ECOSTAR ECO serisi sanayi brülörleri; sıcak su kazanları, buhar kazanları, kızgın yağ kazanları, kurutucular, start-up uygulamalarında akışkan yataklı ve ızgaralı kazanlar, sıcak hava üreteçlerinde kullanılmaktadır.
  • ECO serisi sanayi brülörlerinde Doğalgaz, LPG, Fuel Oil, Motorin, Biyogaz ve özel yakıtlar için kullanılabilmektedir.
  • Duoblok yapısı sayesinde yakıcı gövdesi, hava kontrol kafesi ve fan farklı alanlarda konumlandırılabilir ve bu alanın etkili değerlendirilmesi esnek proses tasarımı sağlar.
  • Farklı yanma başlığı tasarımları ve prosese uygun alev borusu uzunlukları ile farklı yanma odalarında, modernizasyonu gerçekleşen uygulamalar da dahil, uyumlu çalışabilmektedir.
  • Yüksek basınç ve düşük basınç sıvı yakıt lansları sayesinde ihtiyaca yönelik uygulama imkânı vardır. Sıvı yakıtlı ürünlerde, yüksek basınçlı mekanik atomizasyonlu ve düşük basınçlı hava/buhar atomizasyonlu lans seçenekleri kullanıma uygundur.
  • Proses ihtiyacına göre ahtapot başlık ve sıvı yakıt lansını sıcak bölgeden uzaklaştırmak adına hareketli yapı ile kontrolü mümkündür.
  • Prosese uygun yakma havası fanı ve 200°C yakma havası sıcaklıklarında çalışabilmeye uygundur. (Yüksek ısıya dayanıklı boya ile boyanmaktadır, sıcak hava ile çalışmada ürün kapasitesi değişkenlik göstermektedir.) Sıcak hava uygulamalarında gövde üzerindeki ekipmanları koruma amaçlı izolasyon mümkündür.
  • Yenilenen gövde yapısı ile hava akışının optimize edilmesinden dolayı eğik arka yapıya sahiptir.
  • Özel tasarlanmış koruyucu beton kapak uygulaması sayesinde yanma hücresi ile yakıcı arasında koruyucu bariyer uygulaması yapılabilmektedir. Bu sayede start-up proseslerinde yakıcı koruması sağlanarak uzun ömürlü kullanım imkanı sağlamaktadır.
  • Fotosel ile alev kontrolü sayesinde yüksek yanma emniyeti sağlar.
  • Kimyasal dayanım gerektiren proseslerde tamamen paslanmaz malzemeden üretime uygundur.
  • Proses ihtiyacına göre mekanik ve elektronik oransal olarak talep edilmesi mümkündür.
  • Proses ihtiyacına göre kontrol paneli ürün üzerine bütünleşmiş veya harici pano şeklinde üretilebilmektedir. Bu sayede proses yönetim odası veya lokal alan üzerinde kullanım seçeneği elde edilmektedir.
  • Motorin filtreleme ve pompalama istasyonu müşteri talebine göre harici olarak üretilmektedir.
  • Fuel oil filtreleme, ısıtma ve pompalama istasyonu müşteri talebine göre harici olarak üretilmektedir.
  • Ateşleme için özel tasarım pilot ateşleme brülörleri (ECO-500 serisi ve üzerinde ECOSTAR PAL Brülörü standart olarak kullanılmaktadır.) mevcuttur.
  • Elektronik oransal brülörlerde talebe göre O2-CO trim sistemi adaptasyonu ile yanma optimizasyonu sağlar.
  • Elektronik oransal brülörlerde talebe göre fan hız kontrolü ile enerji tasarrufu sağlar.
  • BMS (yakma yönetim sistemi) veya yazılım yöntemiyle PLC sistemlere bağlanarak uzaktan yönetme imkânı sunar.
BRÜLÖR TİPİ BRÜLÖR KAPASİTESİ DOĞALGAZ TÜKETİMİ MOTORİN TÜKETİMİ FUEL OİL TÜKETİMİ
  Max. MW Max. kcal/h Max. Nm³/h Max. kg/h Max. kg/h
ECO-250.1 1,9 1.600.000 194 157 166

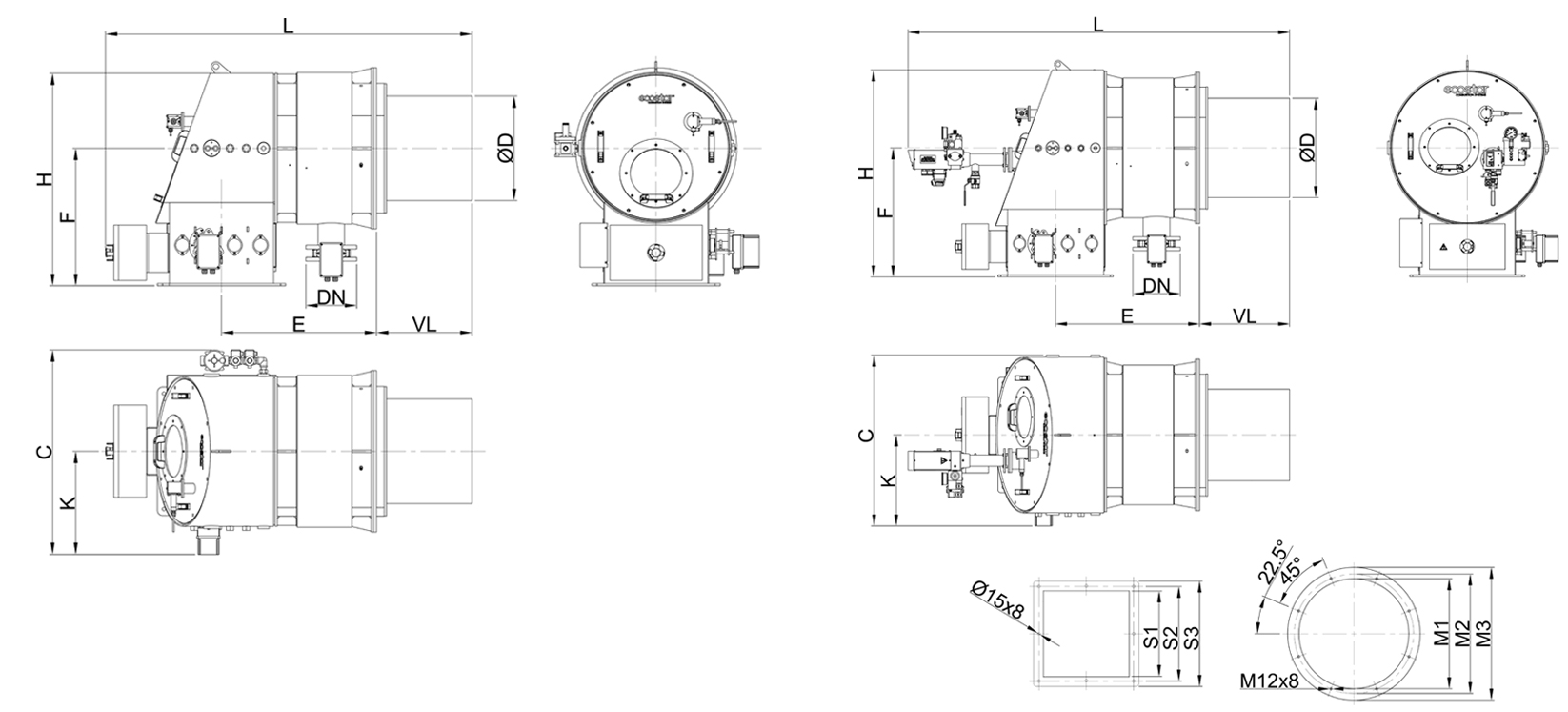

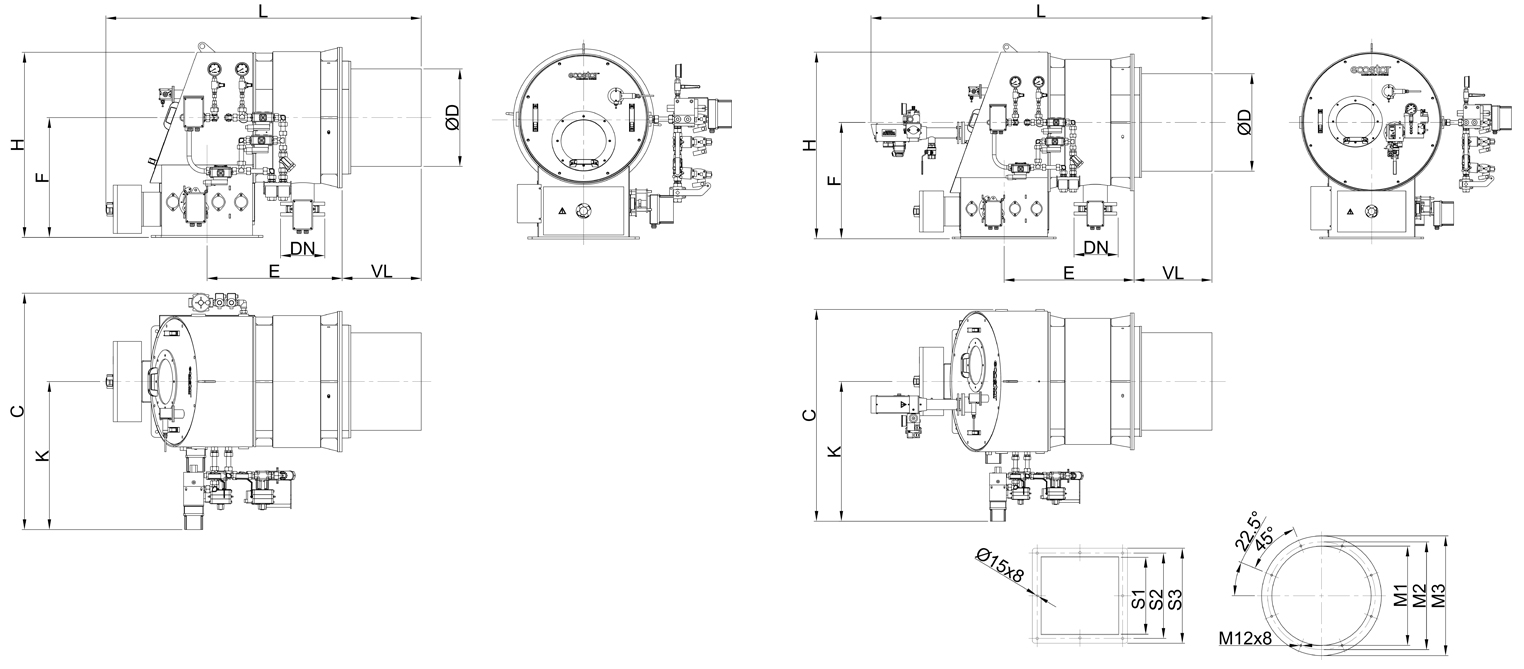

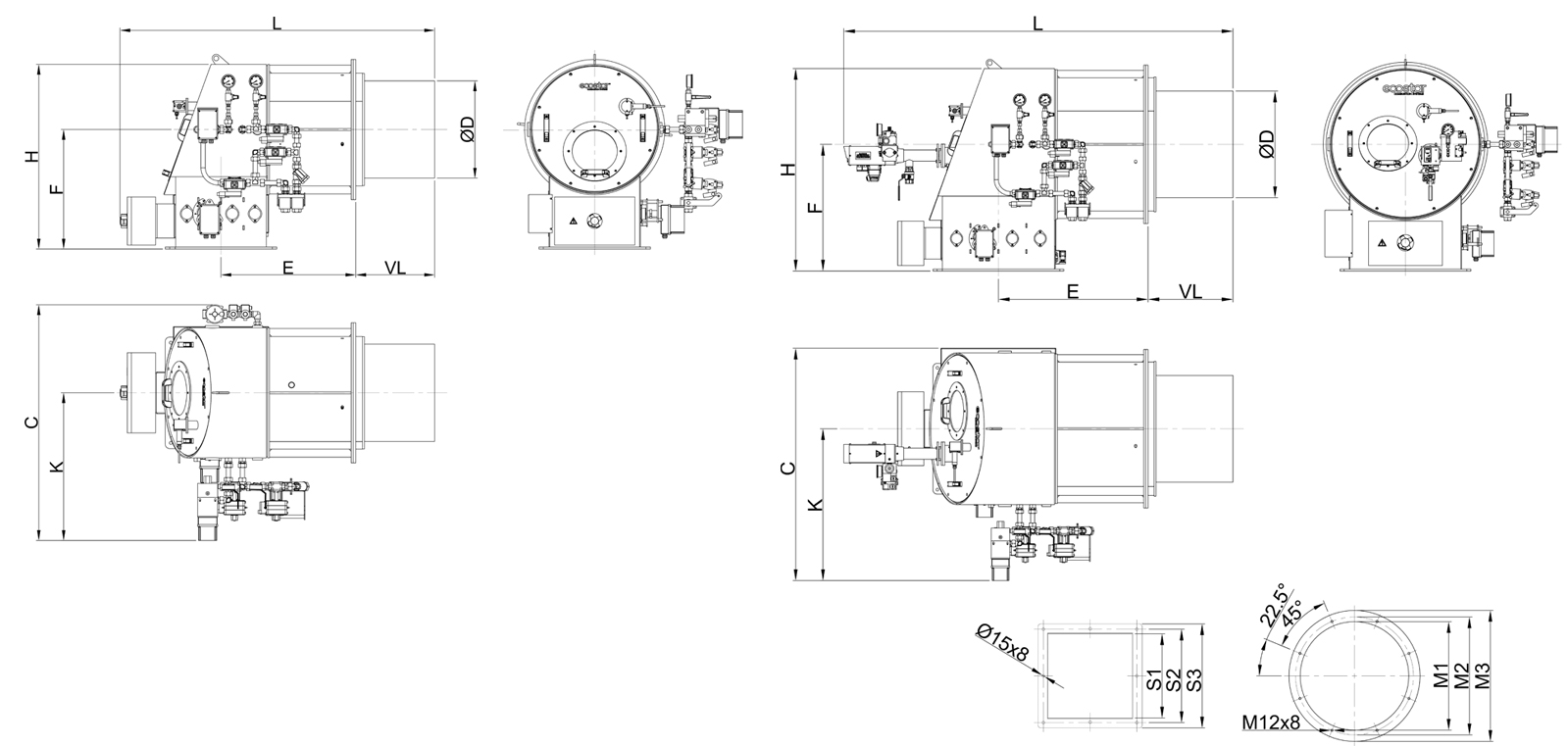

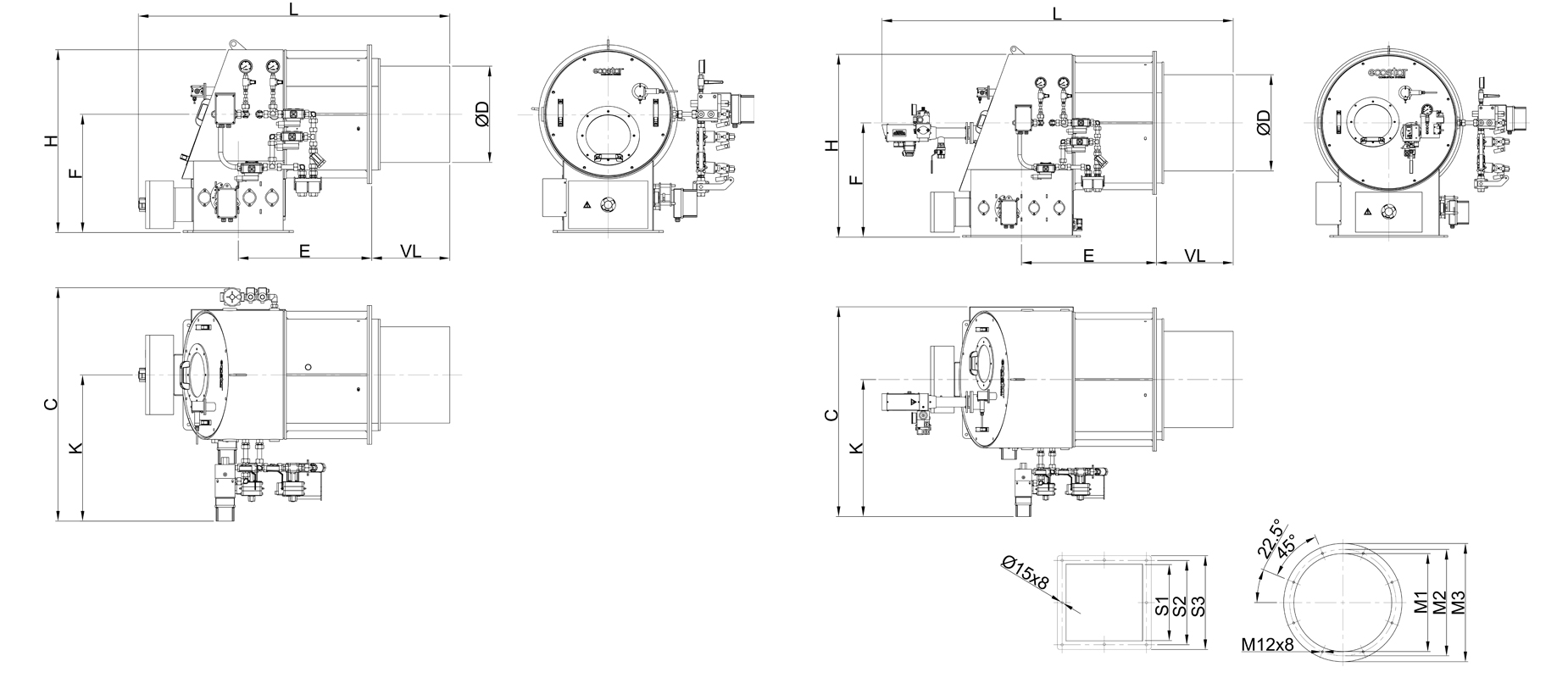

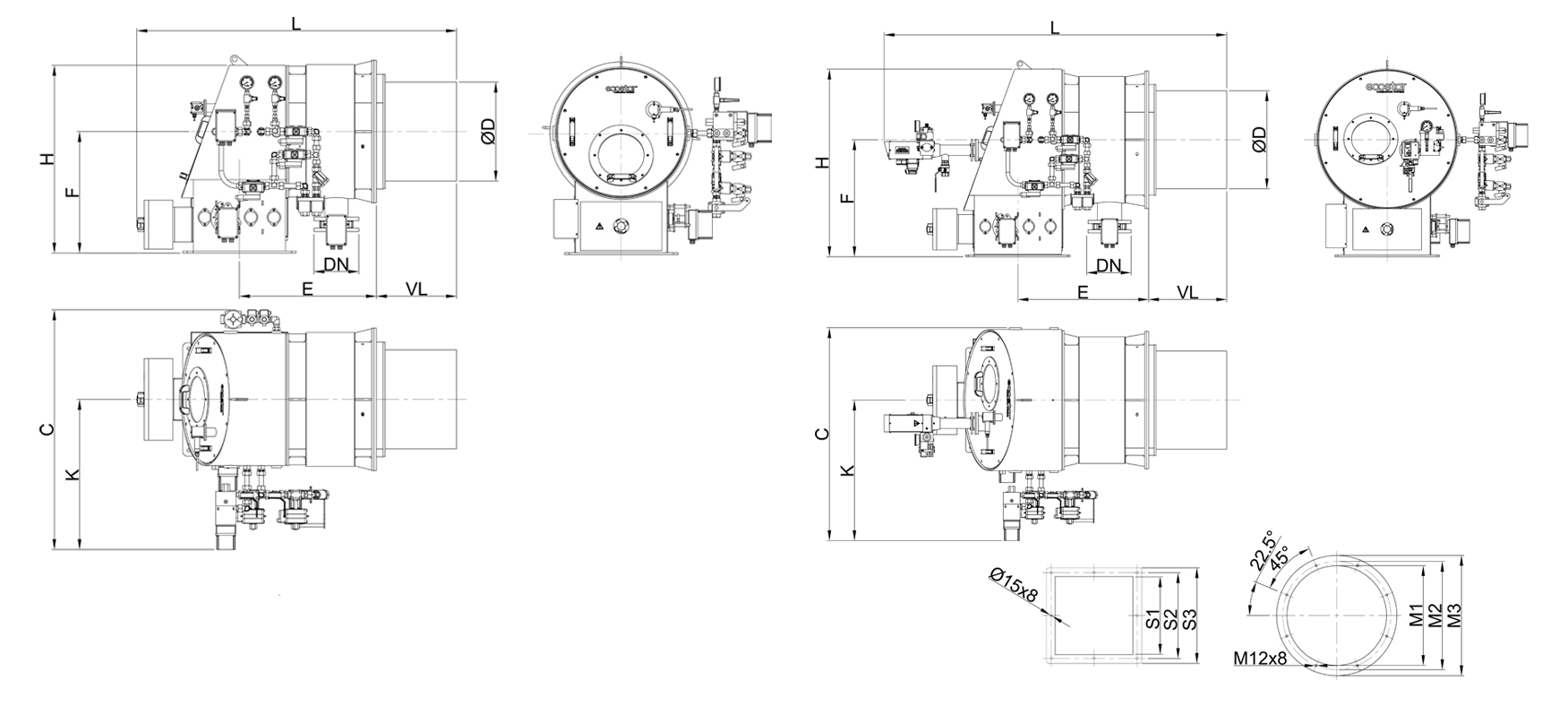

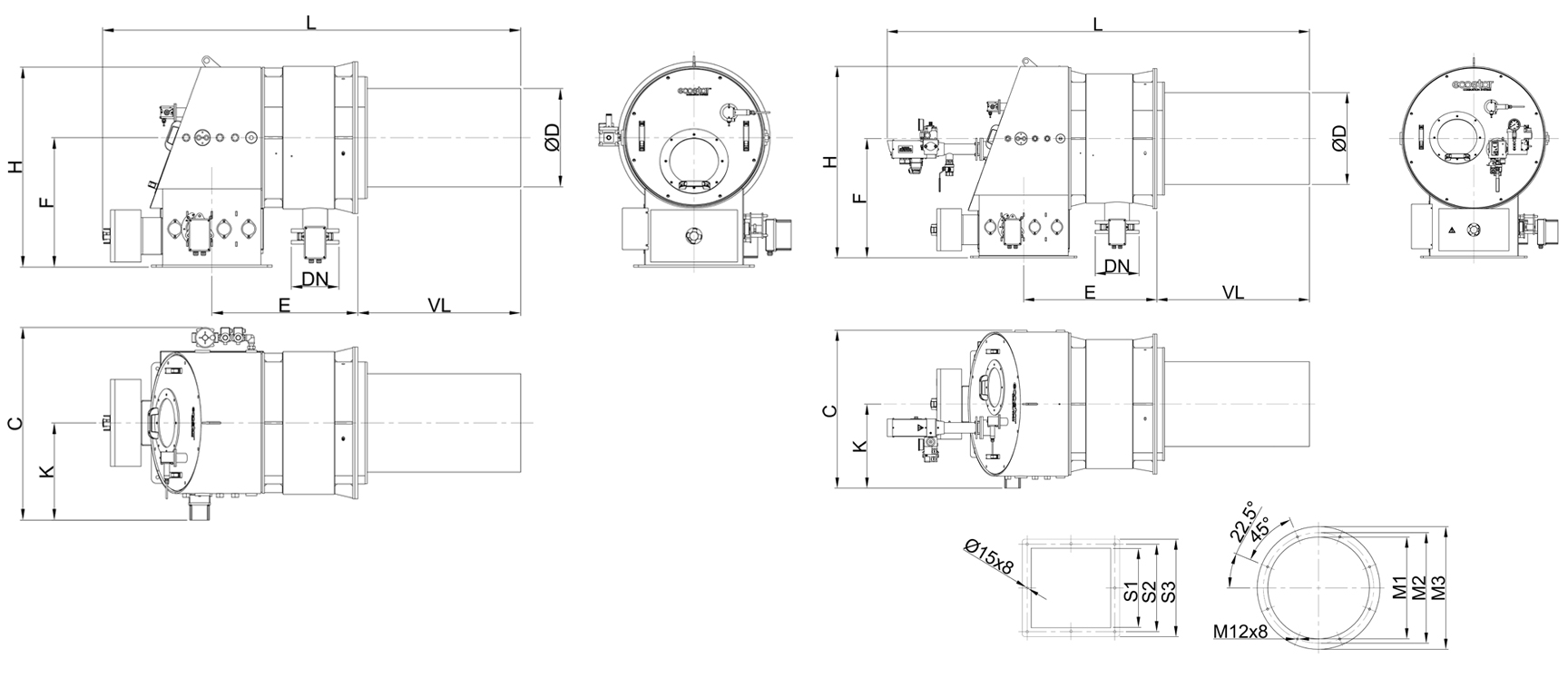

  ØD L E H F C K S1 S2 S3 ØM1 ØM2 ØM3 VL DN
ECO 250 OS 1  Ø219 1600 650 875 500 1100 725 250 300 340 Ø330 Ø380 Ø450 320
ECO 250 KS 1 Ø219 1600 650 875 500 1100 725 250 300 340 Ø330 Ø380 Ø450 320 DN50
ECO 250 G 1 Ø264 1600 650 875 500 700 325 250 300 340 Ø330 Ø380 Ø450 320 DN50
ECO 250 G 1 Ø296 1850 650 875 500 700 325 250 300 340 Ø330 Ø380 Ø450 570 DN50
ECO 250 OL 1  Ø219 1600 650 875 500 1100 725 250 300 340 Ø330 Ø380 Ø450 320
ECO 250 KL 1 Ø219 1600 650 875 500 1100 725 250 300 340 Ø330 Ø380 Ø450 320 DN50
ÖZELLİKLER  ECO 250 ME
Elektronik oransal kontrol seçeneği
Mekanik oransal kontrol seçeneği
Fotosel ile alev kontrolü
Dahili pilot ateşleme
ECOSTAR PAL pilot ateşleme brülörü
Pilot ateşleme gaz ventili
Hava prosestatı
Gaz / Fuel Oil / Motorin / Gaz-Motorin / Gaz-Fuel Oil ile çalışabilme
Sıvı yakıt ürünlerde, yüksek basınçlı mekanik atomizasyonlu lans veya düşük basınçlı hava / buhar atomizasyonlu lans
Sıcak yakma havası ile çalışabilme*
Farklı montaj seçenekleri
Brülörü kazandan demonte etmeden servis kolaylığı/servis kapağı
Farklı alev borusu uzunluğu
BMS veya yazılım ile PLC aracılığıyla kontrol edilebilme
O2-CO yakma yönetim sistemi bağlantısı
Yakma havası fan inverter bağlantısı
Yakıt hazırlama istasyonları (Gaz hattı/Fuel Oil İstasyonu/Motorin İstasyonu)
TSE EN Uygunluk beyanı
CE Uygunluk beyanı

: Dahil Değil/Yok

: Opsiyonel

: Dahil/Var

ME: Mekanik Oransal

EL: Elektronik Oransal
