Monoblok Brülörler
HP Serisi İki Kademeli Gaz Brülörleri

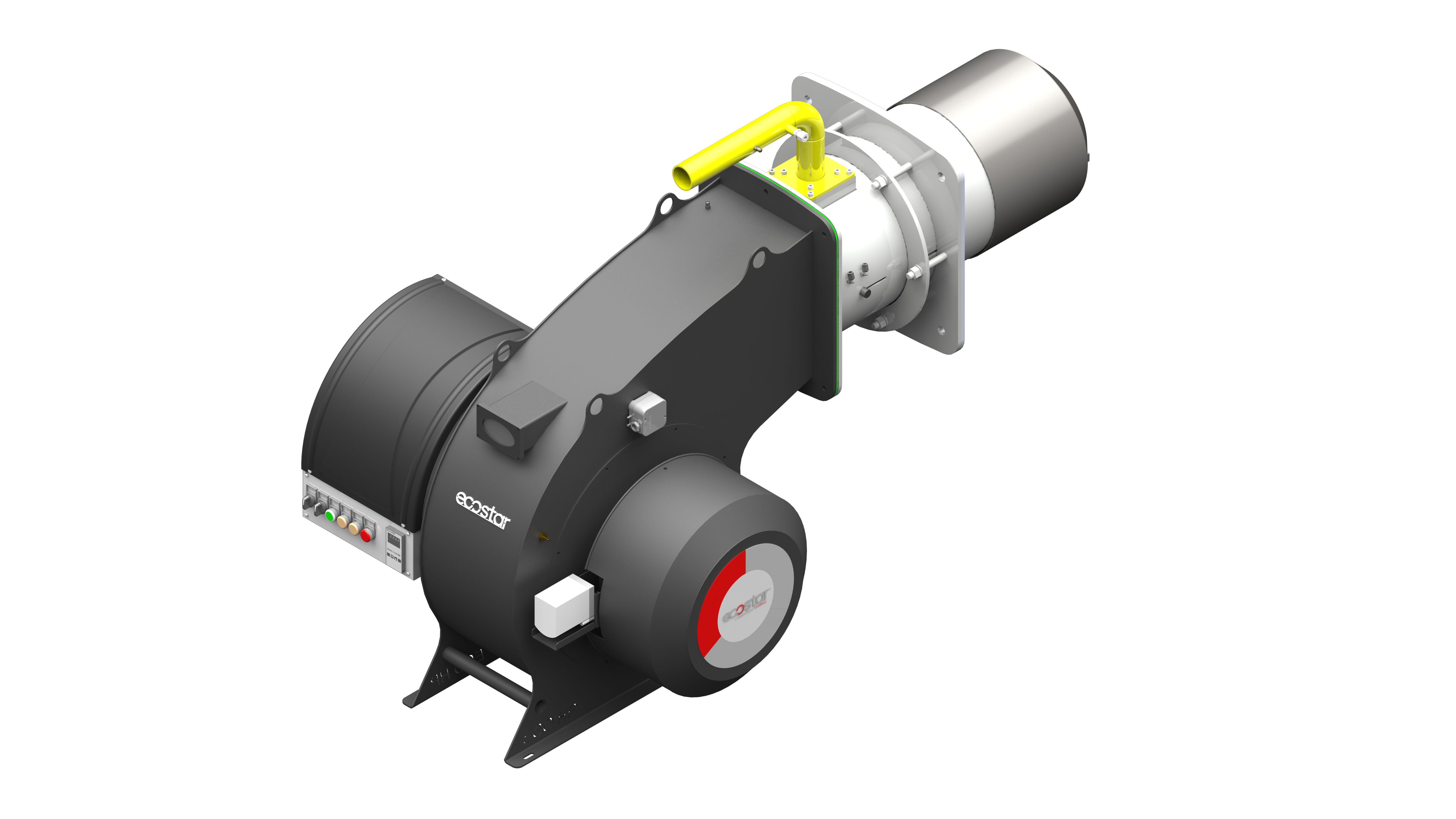

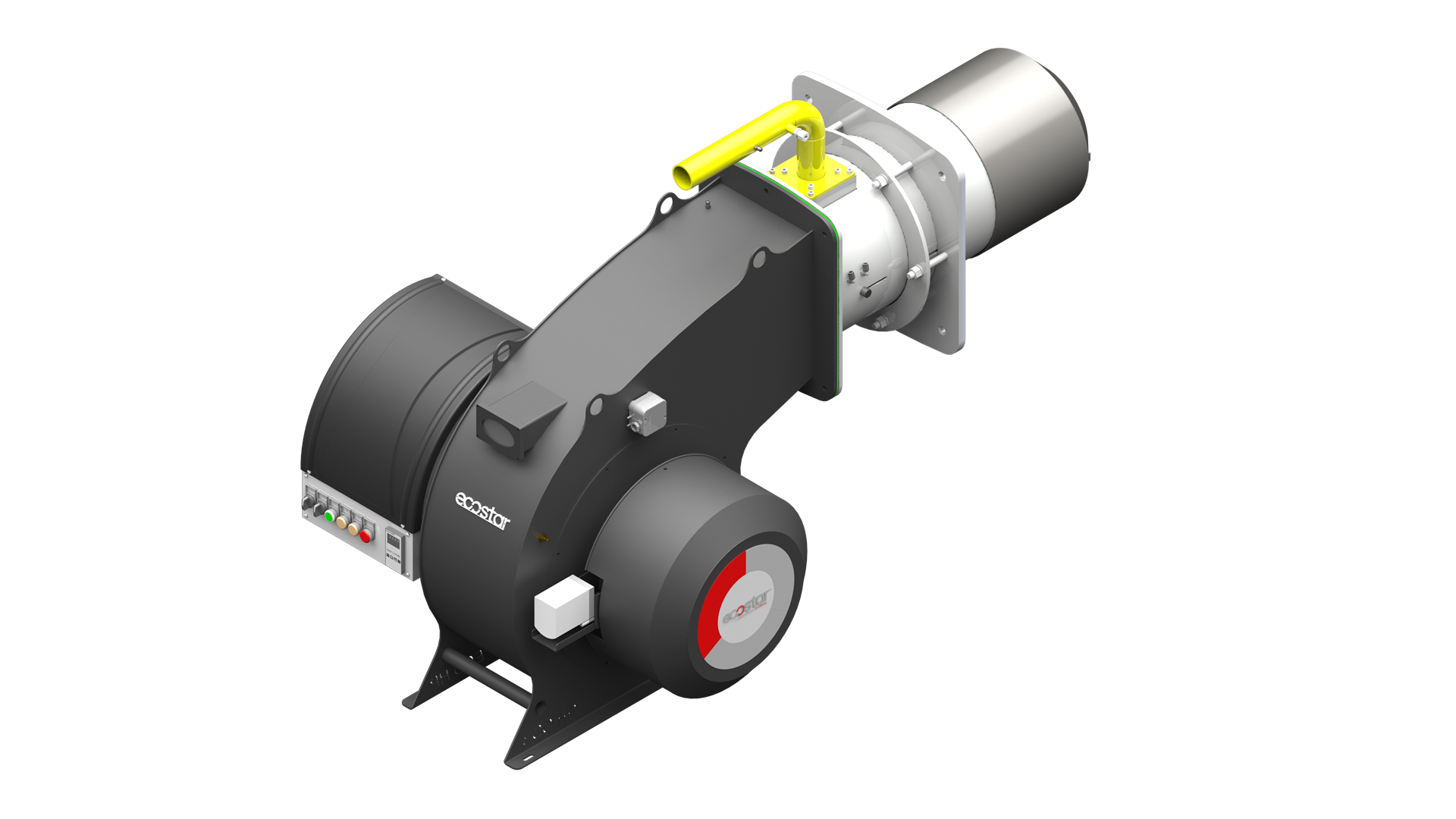

ECO 4500 HP GC 2
- İki kademe çalışma,
- Doğalgaz ve LPG yakıt ile çalışabilme,
- 300 mbar & 21 mbar gaz basınçların da işletim imkanı,
- Isı ihtiyacına göre geniş ısıl kapasite ayar aralığı,
- Direkt ateşleme ve opsiyonel pilot ateşleme seçeneği,
- Ateşleme ve iyonizasyon elektrodu ile alev kontrolü,
- Minimum gaz presostatı ile yeterli gaz basıncının kontrolü,
- Yüksek yanma verimine sahip özgün yanma başlığı ile üniform yakıt karışımı,
- Hava presostatı ile yanma havasının kontrolü,
- Gövde ve yanma başlığında minimum sürtünme kayıpları,
- Brülörü kazandan sökmeden tüm parçalara kolayca ulaşabilme,
- Minimum bakım gerektiren kompakt tasarım,
- Düşük NOx ve CO emisyonları ile çevre dostu.
- Özel susturuculu sistem ile daha düşük ses seviyesi,
- Özel dizayn brülör gövdesi sayesinde düşük ses seviyelerinde çalışma.
- Brülörü kazandan ayırmaya gerek kalmadan menteşeli sistem ile bakım kolaylığı,
| Brülör Tipi | Kapasite | Kapasite | Doğalgaz Tüketimi | Fan Motor Gücü | 50 Hz'de Gerilim | Gaz Giriş Çapı | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Minimum kcal/h | Maximum kcal/h | Minimum kW | Maximum kW | Minimum Nm³/h | Maximum Nm³/h | kW | VAC | Gaz Ventili | Gaz Giriş Çapı | |
| ECO 4500 HP GC 2 1 1/2" -S | 645.00 | 3.870.000 | 750 | 4500 | 78 | 469 | 7,5 | 3N 400 | VGD 20.4011 | 1 1/2" |
| ECO 4500 HP GC 2 2" -S | VGD 20.5011 | 2" | ||||||||
| ECO 4500 HP GC 2 DN65 | VGD 40.065 | DN65 | ||||||||
| ECO 4500 HP GC 2 DN80 | VGD 40.080 | DN80 | ||||||||
| ECO 4500 HP GC 2 DN100 | VGD 40.0100 | DN100 | ||||||||
| ECO 4500 HP GC 2 DN125 | VGD 40.0125 | DN125 | ||||||||

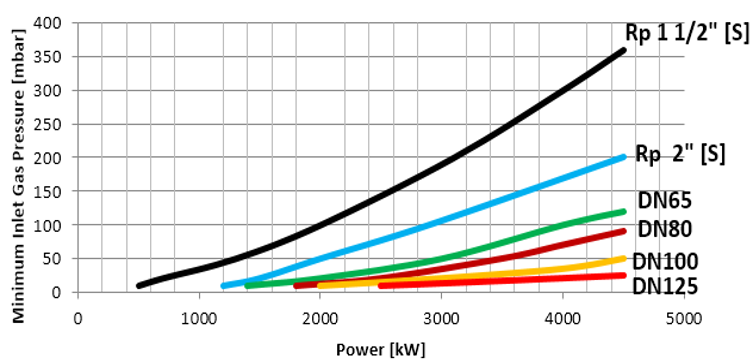

Gaz Yolu Seçim Tablosu
| * | L | Gmin | Gmax | H | K | B | C | ØP | M | ØD | ØD1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ECO 4500 HP GC 2 | 1970 | 500 | 570 | 1054 | 535 | 980 | 730 | 22 | 400 | 358 | 367 |
*Bütün boyutlar mm cinsindendir.
| ÖZELLİKLER | ECO 4500 HP GC 2 1 1/2" -S | ECO 4500 HP GC 2 2" -S | ECO 4500 HP GC 2 DN65 | ECO 4500 HP GC 2 DN80 | ECO 4500 HP GC 2 DN100 | ECO 4500 HP GC 2 DN125 |
|---|---|---|---|---|---|---|
| Kontrol Şekli | 2K | 2K | 2K | 2K | 2K | 2K |
| Hava Debi Ayarı | SM | SM | SM | SM | SM | SM |
| Ayarlanabilir Alev Borusu Uzatması | ||||||
| Gaz Ventili | ||||||
| Minimum Gaz Prosestatı | ||||||
| Maximum Gaz Prosestatı | ||||||
| Hava Prosestatı | ||||||
| Alev Kontrolü | İO | İO | İO | İO | İO | İO |
| Ateşleme | DA | DA | DA | DA | DA | DA |
| VPS Gaz Kaçak Cihazı | ||||||
| Kayar Kazan Bağlantı Flanşı | ||||||
| Servis Amaçlı Taşıma Mili | ||||||
| 7 Pin Elektrik Besleme ve Birinci Kademe Soketi | ||||||
| 7 Pin İkinci Kademe Bağlantı Soketi | ||||||
| TS EN 676+A2 ve 2016/426/EC GAR Uyumludur | ||||||
| Elektrik koruma sınıfı | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 |
: Dahil Değil/Yok
: Opsiyonel
: Dahil/Var
1K: Tek Kademe
2K: İki Kademe
O: Oransal
M: Manuel
SM: Servomotor
İO: İyonizasyon
F: Fotosel
DA: Direk Ateşleme
PA: Pilot Ateşleme
