Monoblok Brülörler
NG Serisi Gaz Brülörleri
ECO 70 G C 3 NG
- Brülörü kazandan ayırmaya gerek kalmadan menteşeli sistem ile bakım kolaylığı,
- Farklı kazan tiplerine bağlantı için kayar flanş,
- Özel susturuculu sistem ile daha düşük ses seviyesi,
- Kablo bağlantılarını asgariye indirilmesini sağlayan fiş-soket bağlantısı sayesinde hata kaynaklarının önceden azaltılması,
- İstenen kapasiteye göre ayarlanabilen yanma başlığı,
- Yüksek hassasiyetli ayar yapılabilen yakıt-hava servo motorları ile optimum yakıt-hava karışımı sağlanarak yüksek yanma verimi,
- Yüksek performanslı fan,
- Kullanıcı dostu operatör paneli,
- Yanma optimizasyonu için opsiyonel olarak sunulan CO/O2 (trim) sistemi entegrasyonu,
- Minimum gaz presostatı ile yeterli gaz tedariki kontrolü,
- Hava presostatı ile yanma havasının kontrolü,
- Entegre gaz kaçak kontrol cihazı ile kaçak kontrolü,
- Ek brülör pilot hattına gerek duymaksızın gaz ventiline entegre pilot ateşleme sistemi
(Eco 75 ve üzeri için standart, altındaki kapasiteler için opsiyoneldir.)
| Brülör Tipi | Kapasite | Kapasite | Doğalgaz Tüketimi | LPG Tüketimi | Fan Motor Gücü | 50 Hz'de Gerilim | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Min. kcal/h | Max. kcal/h | Min. kW | Max. kW | Min. Nm³/h | Max. Nm³/h | Min. Nm³/h | Max. Nm³/h | kW | VAC | |
| ECO 70 G C 3 NG | 498.800 | 3.500.200 | 580 | 4070 | 60,46 | 424,27 | 22,17 | 155,56 | 7,5 | 3N 400 |

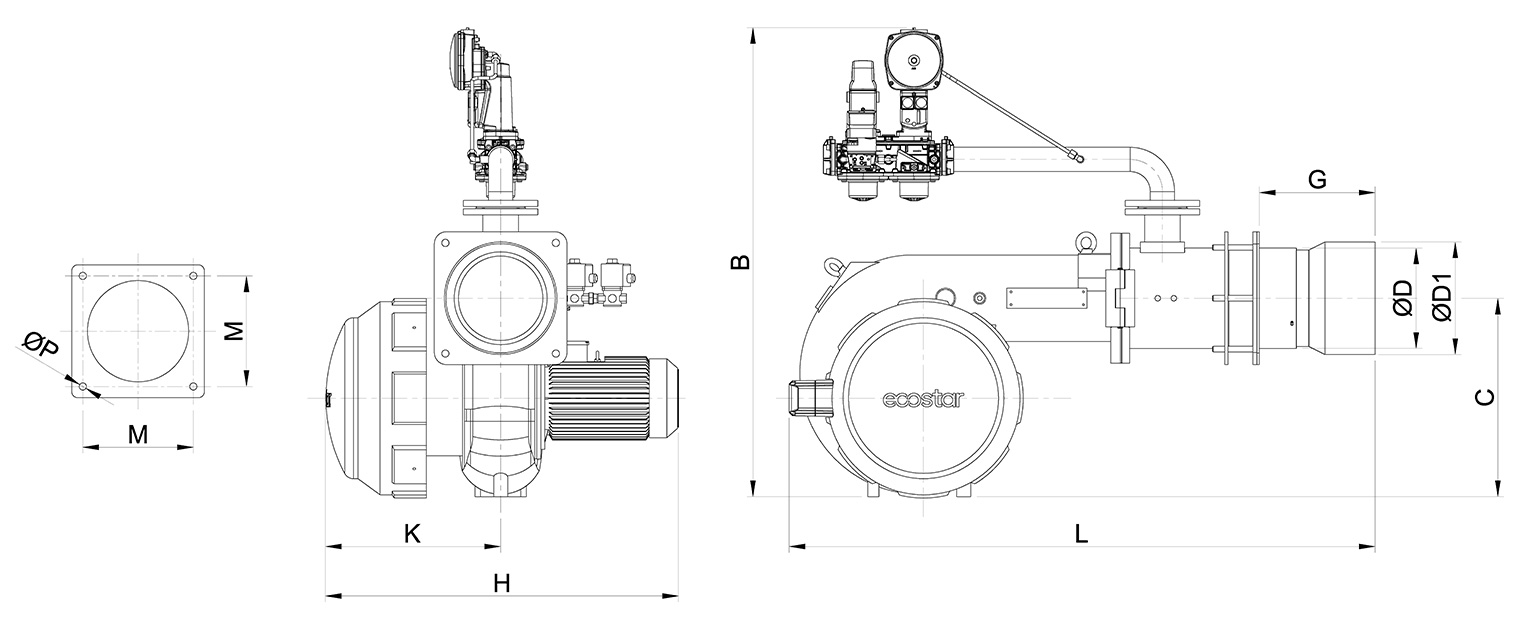

| * | L | Gmin | Gmax | H | K | B | C | ØP | M | ØD | ØD1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ECO 70 GC3 NG | 1550 | 200 | 440 | 980 | 450 | 1185 | 500 | 18 | 275 | 250 | 280 |
*Bütün boyutlar mm cinsindendir.
| ÖZELLİKLER | ECO 70 G C 3 NG |
|---|---|
| Kontrol şekli | O |
| Mekanik Oransal (21mbar) | |
| Mekanik Oransal (300 mbar) | |
| Pnömatik Oransal (21mbar) | |
| Pnömatik Oransal (300 mbar) | |
| Elektronik Oransal (21mbar) | |
| Elektronik Oransal (300 mbar) | |
| Hava debi ayarı | SM |
| Yakıt debi ayarı | SM |
| Gaz Ventili | |
| Ateşleme | DA |
| Minimum gaz prosestatı | |
| Maximum gaz prosestatı | |
| Gaz Kaçak Kontrolü | |
| Hava prosestatı | |
| Alev Kontrolü | İO |
| Servis amaçlı menteşeli gövde | |
| Farklı alev borusu uzunluğu | |
| O2-CO yakma yönetim sistemi bağlantısı | |
| Yakma havası fan inverter bağlantısı | |
| Yakıt hazırlama istasyonları (Gaz hattı) | |
| TS EN 676+A2 ve 2016/426/EC GAR uyumlu | |
| Elektrik koruma sınıfı | IP54 |
: Dahil Değil/Yok
: Opsiyonel
: Dahil/Var
1K: Tek Kademe
2K: İki Kademe
O: Oransal
M: Manuel
SM: Servomotor
İO: İyonizasyon
F: Fotosel
DA: Direk Ateşleme
PA: Pilot Ateşleme
